ZSY通用齿轮箱的外形尺寸

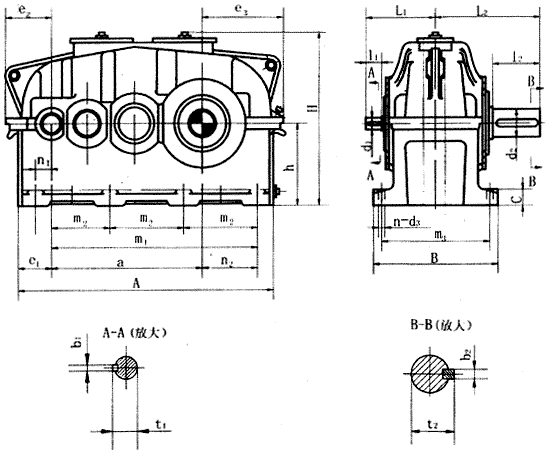

表12 ZSY减速器外形尺寸
规格	A	B	H	a	i=22.4～7l					i=80～l00					d₂(m6)	l₂	L₂	b₂	t₂
规格	A	B	H	a	d₁(m6)	l₁	L_l	b₁	t_l	d_l(m6)	l₁	L₁	b₁	t₁	d₂(m6)	l₂	L₂	b₂	t₂
160	600	290	375	352	24	36	166	8	27	19	28	158	6	21.5	75	105	245	20	79.5
180	665	320	435	395	28	42	187	8	31	22	36	18l	6	24.5	85	130	285	22	90
200	745	355	492	440	32	58	218	10	35	22	36	196	6	24.5	95	130	300	25	100
224	840	390	535	496	38	58	233	10	41	24	36	211	8	27	100	165	355	28	106
250	930	450	589	555	42	82	282	12	45	32	58	258	l0	35	110	165	380	28	116
280	1025	500	662	620	48	82	307	14	51.5	38	58	283	10	4l	130	200	440	32	i37
315	1160	570	749	699	48	82	337	14	51.5	42	82	337	12	45	l40	200	470	36	148
					i=22.4～35.5					i=40～90
355	1280	600	870	785	60	105	380	18	64	48	82	357	14	515	170	240	530	40	179
400	1420	690	968	880	65	105	410	18	69	55	82	387	16	59	180	240	560	45	190
450	1610	750	1067	989	70	105	450	20	74.5	60	105	450	18	64	220	280	640	50	23l
					i=22.4～45					i=50～90
500	1790	830	1170	1105	80	130	515	22	85	65	105	490	18	69	240	330	730	56	252
560	2010	910	1320	1240	95	130	530	25	100	75	105	505	20	795	280	380	820	63	292
630	2260	1030	1480	1395	110	165	625	28	116	85	130	590	22	90	300	380	880	70	314
710	2540	1160	1655	1565	120	165	685	32	127	90	130	650	25	95	340	450	1010	80	355
规格	C	m₁	m₂	m₃	n₁	n₂	e₁	e₂	e₃	h	地脚螺栓孔				重量 kg			润滑油量 L
规格	C	m₁	m₂	m₃	n₁	n₂	e₁	e₂	e₃	h	d₃		n		重量 kg			润滑油量 L
160	32	5l0	170	245	38	120	83	107	188	180	18.5		8		170			10
180	32	570	190	275	37.5	137.5	85	109	209	200	18.5		8		205			14
200	40	630	2l0	300	40	150	97.5	128	238	225	24		8		285			19
224	40	705	235	335	43.5	165.5	110.5	14l	263	250	24		8		395			26
250	50	810	270	380	60	195	120	158	293	280	28		8		540			36
280	50	855	285	430	35	200	120	160	325	315	28		8		750			53
315	63	960	320	490	40	218	143	189	364	355	35		8		940			75
355	63	1080	360	520	42.5	252.5	143	188	398	400	35		8		1400			115
400	80	1200	400	590	45	275	155	215	445	450	42		8		1950			160
450	80	1350	450	650	48	313	178	240	505	500	42		8		2636			220
500	100	1500	500	710	59	332.5	200	277	557	560	48		8		3800			300
560	100	1680	560	790	70	370	235	324	624	630	48		8		5100			450
630	125	1890	630	890	72.5	422.5	255	344	694	710	56		8		7060			520
710	125	2130	710	1000	92.5	472.5	297.5	400	780	800	56		8		9205			820
