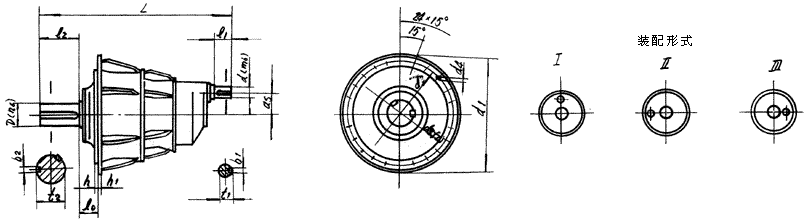

NBZF型行星齿轮箱外形及安装尺寸

规格代号	规格	公称传动比i	尺寸			轴伸尺寸								法兰尺寸					重量 (kg)	润滑油量(l)
规格代号	规格	公称传动比i	L	d_l	a_s	d	D	l₁	l₂	t₁	b₁	t₂	b₂	d₂	d₃	d₄	l₀	h/h₁	重量 (kg)	润滑油量(l)
1	250	56～125	580	410	82	28	80	42	130	31	8	85	22	375	340	17.5	85	8/20	210	10
2	280	56～125	670	460	91	30	100	42	165	33	8	106	28	420	385	17.5	95	8/20	260	14
3	315	56～125	770	520	100	32	120	58	165	35	10	127	32	470	435	17.5	113	8/20	350	18
4	355	56～125	835	585	109	35	140	58	200	38	10	148	36	525	485	22	120	8/25	460	24
5	400	56～125	1003	650	127	40	150	82	200	43	12	158	36	590	545	22	125	8/30	540	36
6	450	56～125	1122	740	145	45	170	82	240	48.5	14	179	40	670	615	26	138	8/30	785	45
7	500	56～125	1232	820	164	50	200	82	280	53.5	14	210	45	755	680	26	160	8/30	1200	55
8	560	56～125	1327	940	182	55	220	82	280	59	16	231	50	860	785	33	173.5	10/38	1500	72
