YNF、YNFO、YNFA型齿轮箱外形及安装尺寸

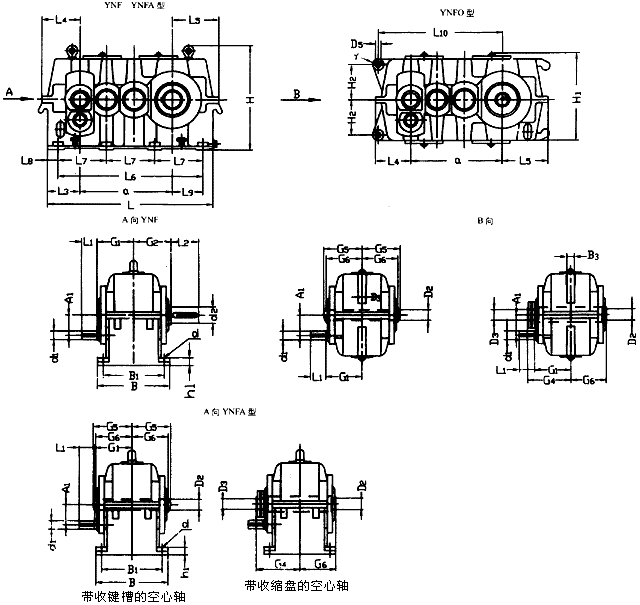

YNF、YNFO、YNFA型齿轮箱外形及安装尺寸

    注：
  1. 轴伸端配键按GB1095-79。
  2. D2、D3、G4、G5、G6及空心轴的连接尺寸见表24，表25，表26。
  3. 采用两端都带轴伸的输入轴时另一端轴伸的尺寸为G1、L1、d1。
  4. 采用两端都带轴伸的输出轴时另一端轴伸的尺寸为G2、L2、d2。
表 20
a L B h1 d1 L1 d1 L1 d2 L1 d2 L2 A1 L3 L4≈ L5≈ G1 G2 H0
iN=112～280 iN=315～500
395 665 320 32 16k6 30 14k6 30 - - 85m6 140 63 85 109 209 145 155 200
440 745 355 40 19k6 35 16k6 30 - - 95m6 160 70 975 128 238 160 170 225
497 840 390 40 22k6 35 19k6 35 - - 100m6 180 80 110.5 141 263 170 190 250
555 930 450 50 24k6 40 22k6 30 - - 110n6 180 90 120 158 293 190 215 280
620 1025 500 50 28m6 50 24k6 40 - - 130n6 210 100 120 160 325 210 240 315
705 1160 570 63 32m6 60 28m6 50 - - 140n6 240 112 140 189 364 230 270 355
    iN=100～140 iN=160～250 iN=280～500
790 1280 600 63 38m6 60 32m6 60 28m6 50 170n6 270 125 140 188 398 255 290 400
880 1420 690 80 42m6 70 38m6 60 32m6 60 180n6 310 140 155 215 445 290 320 450
995 16lO 750 80 48m6 80 42m6 70 38m6 60 210n6 350 160 175 240 505 320 360 500
    iN=100～160 iN=180～250 iN=280～500
1110 1790 830 100 48m6 80 42n6 70 38m6 60 240n6 400 180 200 277 557 355 400 560
1240 2010 910 100 60m6 105 55m6 90 48m6 80 270n6 450 200 235 324 624 400 440 630
1400 2260 1030 125 65m6 105 60m6 105 48m6 80 300n6 500 225 255 344 694 450 500 710
1570 2540 1160 125 75m6 120 65m6 105 55m6 90 340n6 550 250 295 400 780 500 560 800
1760 2850 1320 160 80m6 140 70m6 120 65m6 105 390n6 650 280 335 448 868 575 645 900
a H≈ L6 L7 B1 L8 L9 H1≈ B3 D5
H11		 H2 L10 r 地脚螺栓 平均重量
(Kg)		 参考油量
(l)
d 数量
No.		 YNF
YNFA		 YNF0 YNF
YNFA		 YNFO
395 415 570 190 275 47.5 137.5 430 35 25 130 475 26 M16 8 205 175 16 10
440 462 630 210 300 57.5 150 474 45 30 145 530 30 M20 8 285 245 21 14
497 5ll 705 235 335 67.5 165 522 50 35 160 602 35 M20 8 400 330 29 19
555 570 810 270 380 60 195 580 55 40 180 670 40 M24 8 550 460 40 26
620 644 855 285 430 85 200 658 60 40 200 735 40 M24 8 760 640 58 36
705 719 960 320 490 100 215 728 70 45 230 845 46 M30 8 1100 890 82 49
790 806 1080 360 520 100 250 812 80 50 260 930 53 M30 8 1400 1200 140 80
880 906 1200 400 590 110 275 912 90 55 310 1040 55 M36 8 2000 1650 185 110
995 1006 1350 450 650 130 3lO 1012 105 60 330 1170 60 M36 8 2700 2300 260 150
1110 1121 1500 500 710 145 335 1122 105 65 370 13lO 70 M42 8 3900 3300 360 210
1240 1261 1680 560 790 165 370 1262 110 70 420 1465 80 M42 8 5200 4400 530 280
1400 1406 1890 630 890 185 420 1392 110 80 460 1650 90 M48 8 7300 6200 570 380
1570 1581 2130 710 1000 205 470 1562 130 90 520 1850 100 M48 8 11000 9200 900 530
1760 1783 2400 800 1140 225 530 1766 140 100 580 2080 1lO M56 8 14000 11500 1200 730
