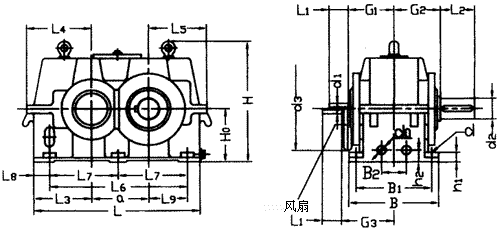

YND型齿轮箱外形及安装尺寸

YNK系列齿轮箱外形及安装尺寸

    注：
  1. 轴伸端配键按GB1095-79。
  2. 采用两端都带轴伸的输入轴时另一端轴伸的尺寸为G1、L1、d1。
  3. 采用两端都带轴伸的输出轴时另一端轴伸的尺寸为G2、L2、d2。
表 17
a L B h1 d1 L1 G3 d1 L1 G3 d1 L1 G3 d2 L2 d3
iN=1.25-2.8 iN=3.15-4.5 iN=5-6.3
80 235 150 18 28m6 50 - 24k6 40 - 19k6 35 - 32m6 60 -
100 290 175 22 42m6 70 105 28m6 50 105 22k6 35 - 48m6 80 171
125 355 195 25 48m6 80 120 38m6 60 120 28m6 50 - 55m6 90 202
160 445 245 32 65m6 105 150 48m6 80 150 38m6 60 150 70m6 120 251
200 545 310 40 80m6 140 185 60m6 105 185 48m6 80 185 90m6 160 315
250 680 370 50 100m6 180 225 80m6 140 225 60m6 105 225 110n6 180 385
280 755 450 50 110n6 180 275 85m6 140 275 65m6 105 275 130n6 210 425
320 840 500 63 130n6 210 305 95m6 160 305 75m6 120 305 140n6 240 485
360 930 550 63 140n6 240 340 100m6 180 340 90m6 160 340 150n6 240 529
400 1040 605 80 150n6 240 370 110n6 180 370 95m6 160 370 160n6 270 589
450 1150 645 80 160n6 270 400 120n6 2lO 400 100m6 180 400 170n6 270 649
500 1290 710 100 180n6 310 440 130n6 210 440 120n6 210 440 190n6 310 689
560 1440 780 100 200n6 400 470 150n6 240 470 130n6 210 470 210n6 350 689
a L3 L4≈ L5≈ G1
G2		 H0 H≈ L6 L7 B1 L8 L9 冷却盘管接口 地脚螺栓 平均
重量
(Kg)		 参考
油量
(l)
d0 B2 h2 d 数量
No.
80 67.5 8l 101 70 100 205 180 - 120 27.5 60 G1/4" 30 23 M10 4 14 0.9
100 85 102 122 85 125 248 225 - 140 32.5 72.5 G1/4" 35 23 M12 4 26 1.6
125 97.5 119 155 100 160 310 290 - 160 32.5 l00 G1/4" 40 40 M12 4 52 3.2
160 118 14l 190 120 200 385 355 - 200 45 122 G1/2" 60 48 M16 4 105 65
200 140 169 235 145 250 480 425 - 255 60 145 G1/2" 70 52 M20 4 210 12.5
250 175 214 295 175 315 590 550 275 305 65 190 G1/2" 90 60 M24 6 400 23
280 187.5 228 328 220 355 669 620 310 380 67.5 220 G1/2" 90 60 M24 6 580 36
320 205 254 364 245 400 749 700 350 420 70 245 G3/4" 110 96 M30 6 800 45
360 220 269 397 270 450 831 770 385 470 80 270 G3/4" 110 96 M30 6 1050 70
400 245 304 454 285 500 931 850 425 510 95 300 G3/4" 110 104 M36 6 1450 90
450 265 331 50l 305 560 1041 950 475 550 100 335 G3/4" 140 106 M36 6 2000 125
500 295 418 618 340 630 1161 1080 540 610 105 390 G3/4" 140 108 M42 6 2700 180
560 325 457 687 380 710 1297 1200 600 680 120 435 G3/4" 140 108 M42 6 3650 250
