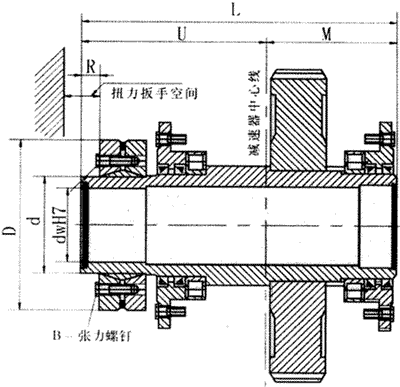

DBYK/DCYK的空心轴套外形尺寸

DBYK/DCYK的空心轴套外形尺寸

减速器
名义
中心距
a		 空心轴套 胀盘
dw L M R U 型号 D d Tt
N m		 螺钉 重量
kg
B Ta
N-m
160 80 370 145 26 215 l10-72 195 l|0 9000 M10 58 5.9
180 90 410 160 27 250 125-72 215 125 13000 M10 58 8.3
200 100 450 175 32 275 140-71 230 140 17600 M12 100 10
224 110 485 190 33 295 155-71 263 155 25000 M12 100 15
250 120 535 210 37 325 165-71 290 165 35000 M12 240 22
280 135 590 230 35 360 175-71 300 175 48000 M16 240 22
315 160 680 260 37 420 220-71 370 220 100000 M16 240 54
355 180 735 285 38 450 240-71 405 240 138000 M20 470 67
400 200 795 305 46 490 260-7l 430 260 184000 M20 470 82
450 220 895 345 48 550 280-71 460 280 245000 M20 470 102
500 280 1190 475 6l 715 350-7l 570 350 500000 M20 470 204
560 310 1270 510 67 760 390-7l 660 390 710000 M20 470 260
630 340 1400 560 7l 840 420-71 690 420 840000 M20 470 316
710 380 1490 600 73 890 460-71 770 460 1140000 M20 470 420
800 420 1600 645 82 955 500-71 850 500 1600000 M20 470 575

注：Ta ＝ 紧固轴所需转矩，Tt ＝ 胀盘可传之最大转矩。
