鼓形齿联轴器概况

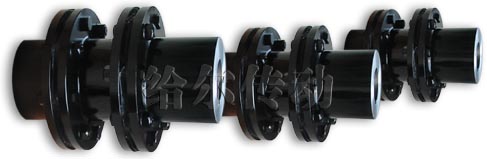

鼓形齿联轴器

分类、特点

本系列产品包括GICL,GⅡCL,GICLZ,GⅡCLZ和NGCL五种型式鼓形齿联轴器,结构如下图所示。其型式代号与主要参数见下表:

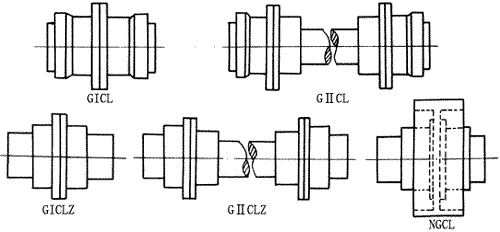

鼓形齿联轴器的结构

JB/ZQ-CL系别鼓形齿联轴器型式代号、参数,特点
代 号 公称扭距范围 型 号 标准代号 特 点
GICL 630

280000Nm
GICLl

GICL30
ZBJ19013-89 (JB/ZQ4222-86) 长型外齿圈套两轴端间隙大,
Y、J1、Z1三种轴孔,
许用径向补偿量△Y大。
GⅡCL 355

4000000Nm
GⅡCLl

GⅡCL25
JB/ZQ4378-86 短型外齿圈套两轴端间隙小,Y、J1
二种轴孔,
许用径向补偿量△Y小。
GICLZ 630

2800000Nm
GICLZl

GICLZ30
JB/ZQ4223-86 外齿圈套GlCL同适用于连接轴接长型
GⅡCLZ 355

4000000Nm
GⅡCLZl

GⅡCLZ25
JB/ZQ4379-86 外齿圈套GⅡCL同适用于连接轴接长型
NGCL 355

100000Nm
NGCL1

NGCL14
JB/ZQ4644-86 带制动轮、Y、Jl、Z1型三种轴孔

本系列产品有三种轴孔型式:Y,J1,Z1。有五种键糟型式;A,B,B1,C,D。

键槽尺寸和偏差符合GB 3852-83规定。轴孔和键槽结构图如下:

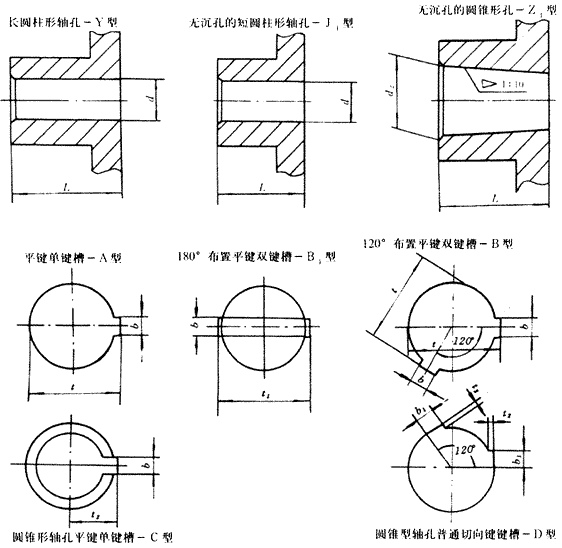

鼓形齿联轴器的轴孔和键槽结构

特点

  1. 产品基本参数和尺寸符合相应JB/ZQ标准,产品制造符合JB/ZQ 4382-86《齿式联轴器技术条件》。
  2. 适用联接水平两同轴线传动轴系,对两轴间角度偏差与径向位移有一定适应性,允许轴在一定范围内沿轴向自由游动,并可适应轴系因温度变化引起的伸缩。
  3. 外齿套采用鼓形齿能确保轮齿良好啮合,主要件采用优质钢,轮齿为中硬齿耐,承载能力高。根据用户需要还可进行齿面硬化处理(HR≥56),承载能力有更大幅度提高,因而重量轻,转动惯量小。
  4. 采用可靠的润滑结构与密封件,保证满意的工作寿命与方便的维护。
  5. 设计对称,具有良好的互换性,当线速发大于36米/秒时采取动平衡措施。6、轴孔型式:Y、Z1和J1组合满足多种轴孔联接需要。

型号说明

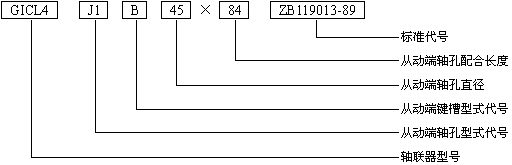

鼓形齿联轴器的型号说明

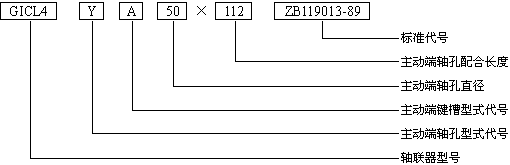

鼓形齿联轴器的型号说明

注:Y型孔,A型键槽标记中可省略;两端轴孔和键槽形式与尺寸相同时,只标记一端,另一端省略。
