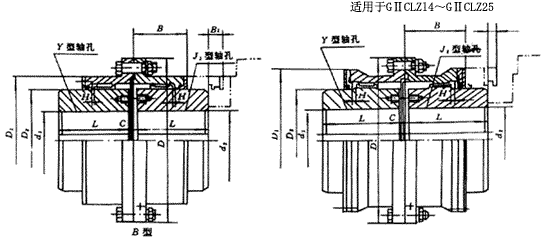

GⅡCL1-25型鼓形齿联轴器

表3 GⅡCL1-25型鼓形齿联轴器

型号	公称 扭矩 Tn (N.m)	许用 转速 [n] (r/min)	轴孔直径 d1 d2	轴孔长度		D	D1	D2	C	H	B	Bl	转动 惯量 (kg.m2)	润滑 脂用 量 (m1)	重量 (kg)
				Y	Jl
				L
GⅡCLl	355	4000	14,16,18,19 20,22,24 25,28 30,32,35	42 52 62 82	_ 38 44 60	103	7l	50	8	2	38	38	0.014 0.014 0.014 0.015	51	3.1 3.0 3.1 3.6
GⅡCL2	630	4000	16，I8,19,20,22,24 25,28 30,32,35,38 40,42,45	52 62 82 112	38 44 60 84	115	83	60	8	2	44	42	0.023 0.023 0.024 0.027	70	4.9 4.5 5.1 6.2
GⅡCL3	1000	4000	22,24 25,28 30,32.35,38 40,42,45,48,50,55,56	52 62 82 112	38 60 84	127	95	75	8	2	45	42	0.040 0.040 0.040 0.045	68	7.0 7.O 7.0 8.6
GⅡCL4	1600	4000	38 40,42,45,48.50,55,56 60,63,65	82 112 142	60 84 107	149	116	90	8	2	49	42	0.080 0.089 0.098	87	10.1 12.2 14.5
GⅡCL5	2800	4000	40,42.45,48,50,55,56 60,63,65,70,71,75	112 142	84 107	167	134	105	10	2.5	54	42	0.15l 0.173	125	16.4 19.6
GⅡCL6	4500	4000	45,48,50,55,56 60,64,65,70,71,75 80,85,90	112 142 172	84 107 132	187	153	125	1O	2.5	55	42	0.265 0,300 0.337	148	22.1 26.5 31.85
GⅡCL7	6300	3750	50,55,56 60,63,65,70,71,75 80,85,90,95 100，(105)	112 142 172 212	84 107 132 167	204	170	140	10	2.5	59	42	0.405 0.460 0.519 0.602	175	27.6 33.1 39.2 47.5
GⅡCL8	9000	3300	55,56 60,63,65,70,71,75 80,85,90,95 100,110，(115)	112 142 172 212	84 107 132 167	230	186	155	12	8	71	47	0.668 0.750 0.889 0.964	268	35.5 42.3 49.7 60.2
GⅡCL9	14000	3000	60,63,65,70,71,75 80,85,90,95 100,110，l20，(125) 130，(135)	142 172 212 252	107 132 167 202	256	212	180	12	3	73	47	1.264 1.425 1.652 1.878	310	55.6 65.6 79.6 95.8
GⅡCL10	20000	2650	65,70,71,75 80,85,90,95 100,110,120，(125) 130,140,150	142 172 212 252	107 132 167 202	287	239	200	14	3.5	82	47	2.045 2.201 2.636 2.98l	472	72 84.4 101 119
GⅡCL1l	31500	2350	70,71,75 80,85,90,95 100,110,120，(125) 130,140,150 160,170，(175)	142 172 212 252 302	107 132 167 202 242	325	276	235	14	3.5	85	47	3.814 4.384 4.941 5.599 6.35	550	97 114 138 16l 189
GⅡCLl2	45000	2100	75 80,85,90,95 100,110,120，(125) 130,140,150 160,170,180 190,200	142 172 212 252 302 352	107 132 167 202 242 282	362	313	270	16	4	95	49	6.49 7.31 8.45 9.6 10.9l 12.22	695	128 150 205 213 248 285
GⅡCLl3	68000	1850	150 160,170，l80，(185) 190,200,220,(225)	252 302 352	202 242 282	412	350	300	18	4.5	104	49	15.7 17.7 19.67	lOl9	369 315 360
GⅡCLl4	lOO000	1650	170,180，(185) 190,200,220 240,250	302 352 410	242 282 330	462	420	335	22	5.5	148	63	32.1 35.2 38.9	2900	42l 476 544
GⅡCLl5	160000	1500	190,200,220 240,250,260 280，(285)	352 410 470	282 330 380	512	470	380	22	5.5	158	63	57.2 63.4 69.8	3700	608 696 786
GⅡCLl6	224000	1300	220 240.250,260 280,300,320	352 4lO 470	282 330 380	580	522	430	28	7	177	67	95.7 105.8 116.4	4500	799 913 1072
GⅡCLl7	315000	1200	250,260 280，(290)300,320 340,360，(365)	410 470 550	330 380 450	644	582	490	28	7	182	67	172.3 190.1 214.9	4900	1176 1322 1532
GⅡCLl8	450000	1050	280，(295)300,320 340,360,380 400	470 550 650	380 450 540	726	658	540	28	8	215	75	314.1 351 398	7000	1698 1948 2278
GⅡCLl9	630000	950	300,320 340，(350)360,380，(390 400,420,440,450,460 (470)	470 550 650 650	380 450 540 540	818	748	630	32	8	220	75	547 615 702 702	8900	2249 259l 3026 3026
GⅡCL20	900000	800	360,380，(390) 400,420,440,450,460 480,500 530，(540)	550 650 650 800	450 540 540 680	928	838	720	32	10.5	235	75	1047 1196 1196 1443	11000	3384 3984 3984 4430
GⅡCL2l	1250000	750	400,420,440,450,460 480,500 530,560,600	650 650 800	540 540 680	1022	928	810	40	11.5	245	75	1875 1875 2240	1300	4977 4977 6152
GⅡCL22	1600000	650	540,460,480,500 530,560,600,680 670，(680)	650 800	540 680 680	1134	1036	915	40	13	255	75	3015 3619 3619	16000	6313 7738 7738
GⅡCL23	2240000	600	500,530,560,600,630 670，(700)，710,760，(770)	80	680 800	1282	1178	1030	50	14.5	290	80	6063 6900	28000	10013 11553
GⅡCL24	31500OO	550	560,600,630 670，(700)，710,750,800 850，(880)	800	680 800 900	1428	1322	1175	50	16.5	305	80	9944 11353 12527	33000	12915 15015 16615
GⅡCL25	400000	460	670，(700)，710,750,800 850,900,950,1000 (1040)		900 1000	1644	1538	1390	50	19	310	80	23877 26176	43000	22390 25270

注：
1. 推荐选用J₁型轴孔。
2. 括号内轴孔直径在设计中尽量不选用。
