≡ 产品快捷导航 ≡鼓形齿联轴器选型方法
选用
- GICL型鼓形齿式联轴器承载能力，基本参数和主要尺寸见表2。
- GⅡCL型鼓形齿式联轴器承载能力，墓本参数和主要尺寸见表3。
- NGCL型带制动轮鼓形齿式联轴器承载能力，基本参数和主要尺寸见表4。
- GICLZ型连接轴接长型鼓形齿联轴器承载能力，基本参数和主要尺寸见表5。
- GⅡCLZ型连接轴接长型鼓形齿联轴器承载能力，基本参数和主要尺寸见表6、表7。
扭矩计算
计算扭矩由下式求出：
Tc＝K·T＝K·9550·PW/n≦K1Tn N.m ， 式中
Tc - 计算扭矩 N.m；
T - 理论扭矩 N.m；
Tn - 公称扭矩 N.m；
PW - 驱动功率 KW；
n - 工作转速 r/min；
K - 工况系数 见表8；

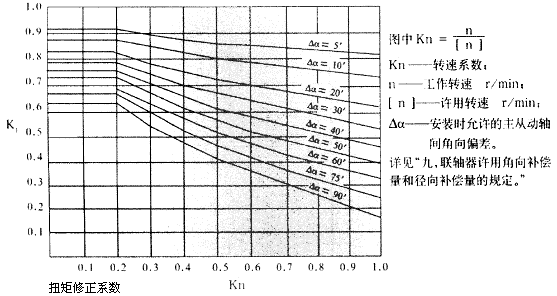

K1 - 扭矩修正系数由下图查得。
| 鼓风机 | 接拔机主传动 2.00 | 起重机和卷扬机 | 液体可变密度 l.25 |
| 离心式 1.00 | 成形机 2.00 | 主卷扬机 2.00 | 造纸设备 |
| 叶轮式 l.50 | 纵剪切机 l.50 | 可逆式卷扬机 2.00 | 液压式剥皮机 2.00 |
| 叶片式 1.25 | 不可逆输送辊道 2.25 | 斗式卷扬机 1.75 | 机械式剥皮机 2.00 |
| 压缩机 | 可逆输送辊道 2.50 | 吊式驱动卷扬机 1.75 | 压皮滚筒(直齿圆撞齿轮传动) 2.25 |
| 离心式 1.25 | 拉线机和压缩机 2.00 | 轿式驱动卷扬机 1.75 | 搅拌器和破碎机 1.75 |
| 叶轮式 1.50 | 绕线机 1.75 | 斜坡式卷扬机 l.50 | 漂白机 1.00 |
| 往复多缸式 2.00 | 搅拌机 | 破碎机 | 压光机 2.00 |
| 运输机(均匀加载) | 混凝土揽拌机 1.75 | 碎矿机 2.75 | 叠层机 l.75 |
| 板式运输机 1.25 | 简形搅拌机 l.50 | 碎石机 2.75 | 切断机 2.00 |
| 组装运输机 1.00 | 石油机械 | 给料机 | 卷简装置 l.75 |
| 皮带运输机 1.00 | 冷却装置 l.25 | 板式给料桃 1.25 | 烘干机 1.75 |
| 斗式运输机 1.25 | 油井泵 2.00 | 带式给料机 1.25 | 校平机 1.25 |
| 链条式运输机 l.25 | 古腊过滤机 1.75 | 圆盘给料机 1.25 | 打捆机 2.00 |
| 链板式运输机 l.25 | 旋转窑 2.00 | 往复给料机 2.50 | 圆木拖运机 2.00 |
| 箱式运输机 1.50 | 水泵 | 螺旋给料机 1.25 | 压力机 2.00 |
| 螺旋式运输机 l.25 | 离心泵 1.00 | 链式粉碎机 2.00 | 卷取机1.50 |
| 运输机(重载不均) | 双动活塞泵 2.00 | 工具机 | 吸入滚轧机 1.75 |
| 板式运输机 1.50 | 单动活塞泵 | 弯曲机 2.00 | 清洗机 1.50 |
| 组装运输机 1.25 | 单缸或双缸 2.25 | 刨床 l.50 | 卷绕机 1.50 |
| 反带运输机 1.25 | 三缸或多缸 1.75 | 冲压机(齿轮驱动装置) 2.00 | 纺织机械 |
| 斗式运输机 l.50 | 回转泵(齿轮泵叶片泵) | 攻丝机 2.50 | 定量供料机 1.25 |
| 链条式运输机 l.50 | 叶轮泵 1.50 | 其它机床 | 轮压机 1.75 |
| 链板式运输机 l.50 | 橡胶机械 | 主动传装置 1.50 | 梳理机 1.50 |
| 箱式运输机 1.50 | 密闭式冷冻机 2.50 | 辅助传动装置 l.25 | 棉布精整机(清洗，拉幅碾压机等) 1.50 |
| 螺旋式运输机 l.50 | 橡胶压延机 2.00 | 旋转式粉碎机 | |
| 往复式运输机 2.50 | 胶料粉碎机 2.25 | 球磨机 2.25 | 干燥处理装置 l.75 |
| 舞动式运输机 2.50 | 压片机 2.00 | 水泥窑 2.00 | 烘干机 l.50 |
| 提升机械 | 轮胎成形机 2.50 | 干燥机和冷却机 2.00 | 绞车(卷扬机) 1.75 |
| 料斗式提升机 l.75 | 发动机 | 烘干机 2.00 | 球团机(压坯机械) 2.00 |
| 离心式卸料机 l.50 | 风扇 l.00 | 砂石粉碎机 2.00 | 倾倒式卸货机 2.50 |
| 自动升降机 1.25 | 离心式 2.00 | 棒式粉碎机 2.00 | 拖动式卸货机(简歇负载) 2.00 |
| 普通货车用提升机 2.00 | 冷却塔式 | 滚动式粉碎机 2.00 | |
| 重力卸料提升机 1.50 | 强制通风式 1.50 | 搅拌设备 | |
| 轧制设备 | 引风机(无风门控制) 2.00 | 纯液体 1.00 | |
| 拉拔桃小车架 2.00 | 加煤机 l.00 | 液体加固 l.25 |
