HS高速齿轮箱概况

性能特点

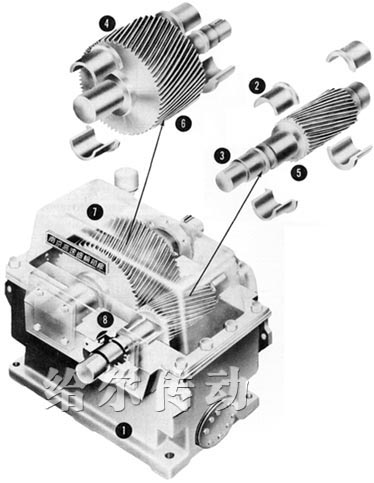

HS高速齿轮箱性能特点

  1. 箱体:箱体设计强度和刚度性能良好,油流通畅,散热良好。
  2. 轴承:径向轴承为剖分式巴氏合金轴瓦,一般为径向圆柱瓦或单油楔瓦,径向可化瓦等。推力轴承为斜平面多油楔止推瓦,也可设计制造止推可化瓦。
  3. 轴:为优质合金刚制成,经热处理后精密加工,齿轮红套在轴上,结合牢固。
  4. 齿轮设计:可为单斜齿或双斜齿,其参数进行优化设计。
  5. 龆轮:一般为轴齿轮,齿面经渗碳或氮化后精密磨齿,齿形和齿向修形。
  6. 齿轮:锻造后调质处理,齿面渗碳淬火或氮化,精密磨齿。
  7. 效率:传动效率98%以上。
  8. 动平衡:平衡精度符合API的要求。

齿轮制作精度(在MAAG PH-100测试结果)

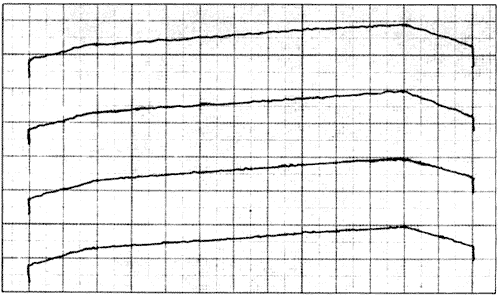

高速齿轮齿向修形
HS高速齿轮箱齿轮制作精度

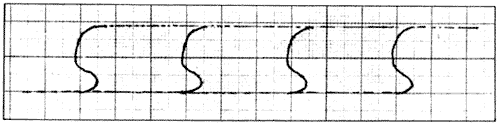

高速齿轮齿形修形
HS高速齿轮箱齿轮制作精度

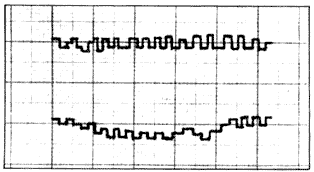

高速齿轮周节偏差及周节累积误差
HS高速齿轮箱齿轮制作精度
