NGW行星齿轮箱概况

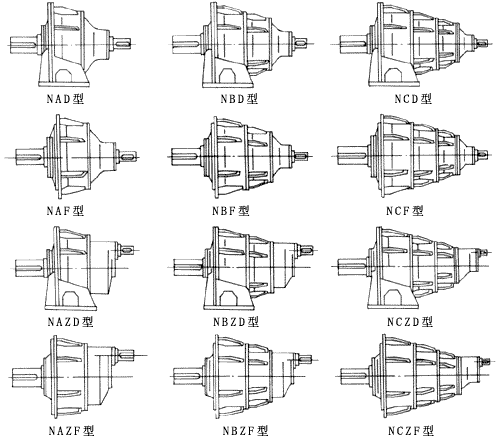

结构形式

表1 NGW行星齿轮减速器型式代号与主要参数

代号	级数	传动比范围	内齿轮直径范围
NAD	1	4-9	200-1000
NAF	1	4-9	200-560
NAZD	2	10-18	200-1000
NAZF	2	10-18	200-560
NBD	2	20-50	250-1000
NBF	2	20-50	250-560
NBZD	3	56-125	250-1000
NBZF	3	56-125	250-560
NCD	3	112-400	315-1000
NCF	3	112-400	315-560
NCZD	4	450-1250	315-1000
NCZF	4	450-1250	315-560

*内齿轮直径超过1000，需特殊定货

性能特点：

1. 重量轻，体积小，在相同条件下比平行轴齿轮箱重量减轻1/2以上。体积缩小1/2-1/3。
2. 传动效率高：单级η≥0.98　，　双级η≥00.965　，　三级η≥00.945
3. 传动功率范围大，可由小于1kW到上万KW。
4. 结构上模块式粗合，多种装配形式。
5. 齿轮采用优质合金钢齿面渗碳淬火，精加工制成，寿命长。
6. 输入与输出同轴线。(除带平行轴齿轮副的NAZD、NAZF、NBZD、NBZF、NCED、NCZF外)
7. 一般采用油池润滑，当热功率不能满足时，可采用循环油润滑。

应用范围：

• 输入转速一般1500-600r/min。
• 工作环境温度-40℃～+45℃，低于0℃时，启动前润滑油应予热至10℃。
• 转向：可正反向运转。
• 可广泛用于冶金、矿山、化工、建材、运输、能源等工业部门。

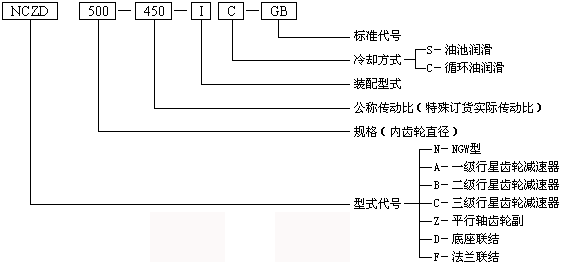

型号说明
