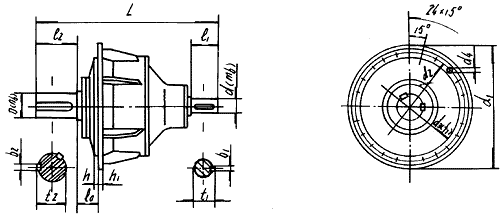

NAF型行星齿轮箱外形及安装尺寸

规格代号	规格	公称传动比 i	尺寸		轴伸尺寸								法兰尺寸					重量 (kg)	润滑油量(l)
规格代号	规格	公称传动比 i	L	d₁	d	D	l₁	l₂	t₁	b₁	t₂	b₂	d₂	d₃	d₄	l₀	h/h₁	重量 (kg)	润滑油量(l)
1	200	4～5.6/6.3～9	540/540	325	50/40	60	82/82	105	53.5/43	14/12	64	18	300	275	13.5	70	6/15	70	2
2	224	4～5.6/6.3～9	610/610	365	55/45	70	82/82	105	59/48.5	16/14	74.5	20	335	300	13.5	76	6/15	100	3
3	250	4～5.6/6.3～9	680/657	410	60/50	80	105/82	130	64/53.5	18/14	85	22	375	340	175	85	8/20	130	4
4	280	4～5.6/6.3～9	750/727	460	65/55	100	105/82	165	69/59	18/16	106	28	420	385	17.5	95	8/20	145	6
5	315	4～5.6/6.3～9	800//800	520	75/60	120	105/105	165	79.5/64	20/16	127	32	470	435	17.5	113	8/20	260	8
6	355	4～5.66.3～9	895/875	585	85/65	140	130/105	200	90/69	22/18	148	36	525	485	22	120	8/25	335	10
7	400	4～5.6/6.3～9	979/954	650	95/75	150	130/105	200	100/795	25/20	158	36	590	545	22	125	8/25	462	14
8	450	4～5.6/6.3～9	1135/1100	740	110/80	170	165/130	240	116/85	28/22	179	40	670	615	26	138	8/30	620	20
9	500	4～5.6/6.3～9	1250/1215	820	120/90	200	165/130	280	127/95	32/25	210	45	755	880	26	160	8/30	948	26
10	560	4～5.6/6.3～9	1355/1320	940	130/100	220	200/165	280	137/106	32/28	231	50	860	785	33	173.5	10/38	1280	34
