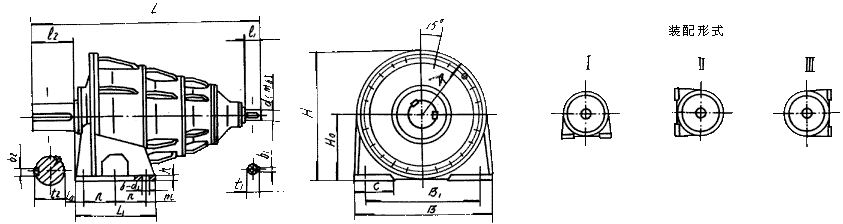

NCD型行星齿轮箱外形及安装尺寸

规格代号	规格	公称传动比i	外形及中心高					轴伸尺寸								地脚尺寸								重量 (kg)	润滑油量(l)
规格代号	规格	公称传动比i	L	B	H	H₀	R	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₁	L₀	n	m	h	B₁	C	d₁	重量 (kg)	润滑油量(l)
1	315	112～400	850	560	525	265	260	25	120	42	165	28	8	127	32	320	35	130	30	25	470	140	22	380	18
2	355	112～400	960	630	590	300	290	28	140	42	200	31	8	148	36	380	38	155	35	28	520	170	26	500	24
3	400	112～400	1023	710	660	335	325	30	150	58	200	33	8	158	36	400	51	165	35	35	600	210	26	640	36
4	460	112～400	1147	800	745	375	370	40	170	82	240	43	12	179	40	460	60	180	50	35	670	220	33	900	45
5	500	112～400	1300	900	835	425	410	45	200	82	280	485	14	210	45	500	80	200	50	40	770	240	33	1300	55
6	560	112～400	1420	1020	950	480	470	50	220	82	280	53.5	14	231	50	580	78.5	230	60	40	880	300	38	1750	72

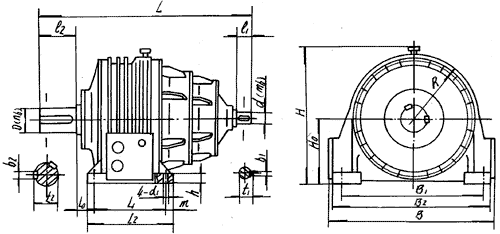

NCD型行星齿轮箱外形及安装尺寸

规格代号	规格	公称传动比i	外形及中心高					轴伸尺寸								地脚尺寸								重量 (kg)	润滑油量(l)
规格代号	规格	公称传动比i	L	B	H	H₀	R	d	D	l₁	1₂	t₁	b₁	t₂	b₂	L₂	L₀	L₁	m	h	B₂	B₁	d₁	重量 (kg)	润滑油量(l)
7	630	112～400	1650	1260	1095	500	485	60	240	105	330	64	18	252	56	740	118	560	90	80	1200	1040	75	2540	240
8	710	112～400	1775	1360	1215	560	545	65	260	105	330	69	18	272	56	810	130	630	90	80	1320	1140	75	4100	300
9	800	112～400	2090	1560	1335	630	625	65	280	105	380	69	18	292	63	870	163	670	100	100	1500	1300	80	5106	450
10	900	112～400	2340	1750	1510	710	690	70	340	105	450	74.5	20	355	80	940	194	740	100	100	1680	1480	80	7800	620
11	1000	112～400	2475	1900	1680	800	770	75	360	105	450	79.5	20	375	80	1140	160	900	120	120	1840	1600	101	10500	800
