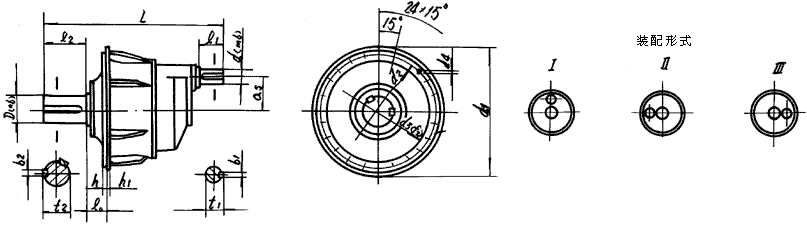

NAZF型行星齿轮箱外形及安装尺寸

规格代号	规格	公称传R 动比i	外型尺寸			轴伸尺寸								地脚尺寸					重量 (kg)	润滑油置(l)
规格代号	规格	公称传R 动比i	L	d₁	a_s	d	D	l₁	l₂	t₁	b₁	t₂	b₂	d₂	d₃	d₄	l₀	h / h₁	重量 (kg)	润滑油置(l)
1	200	10～18	520	325	82	30	60	58	105	34	8	64	18	300	275	13.5	70	6/15	95	3
2	224	10～18	580	365	91	32	70	58	105	35	10	745	20	335	300	13.5	76	6/15	125	4
3	250	10～18	650	410	100	38	80	58	130	41	10	85	22	375	340	17.5	85	8/20	160	6
4	280	10～18	720	460	109	42	100	82	165	45	12	106	28	420	385	17.5	95	8/20	225	8
5	315	10～l8	760	520	127	50	120	82	165	53.5	14	127	32	470	435	17.5	113	8/20	290	10
6	355	10～18	840	585	145	55	140	82	200	59	16	148	36	525	485	22	120	8/25	985	14
7	400	10～18	923	650	164	60	150	1O5	200	64	18	158	36	590	545	22	125	8/25	494	20
8	450	10～18	1015	740	182	70	170	105	240	74.5	20	179	40	670	615	26	138	8/30	730	24
9	500	10～18	1147	820	200	80	200	130	280	85	22	210	45	755	680	26	160	8/30	1053	32
1O	560	10～18	1220	940	218	85	220	130	280	90	22	231	50	860	785	33	1735	10/38	1326	42
