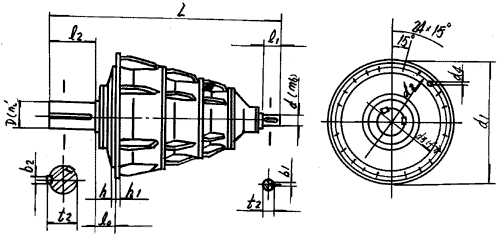

NCF型行星齿轮箱外形及安装尺寸

规格代号	规格	公称传动比i	尺寸		轴伸尺寸								法兰尺寸					重量 (kg)	润滑油量(l)
规格代号	规格	公称传动比i	L	d₁	d	D	l₁	l₂	t₁	b₁	t₂	b₂	d₂	d₃	d₄	l₀	h/h₁	重量 (kg)	润滑油量(l)
1	315	112～400	850	520	25	120	42	165	28	8	127	32	470	435	17.5	113	8/20	335	18
2	355	112～400	960	585	28	140	42	200	31	8	148	36	525	485	22	120	8/25	450	24
3	400	112～400	1023	650	30	150	58	200	33	8	158	36	590	545	22	125	8/25	530	36
4	450	112～400	1147	740	40	170	82	240	43	12	179	40	670	615	26	138	8/30	780	45
5	500	112～400	1300	820	45	200	82	280	48.5	14	210	45	755	680	26	160	8/30	1155	55
6	560	112～400	1420	940	50	220	82	280	53.5	14	231	50	860	785	33	173.5	10/38	1520	72
