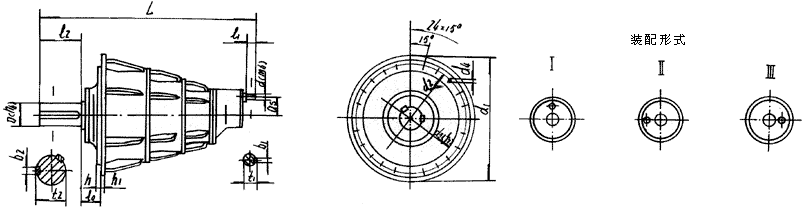

NCZF型行星齿轮箱外形及安装尺寸

规格代号	规格	公称传动比i	尺寸			轴伸尺寸								法兰尺寸					重量 (kg)	润滑油量(L)
规格代号	规格	公称传动比i	L	D₁	a_s	d	D	L₁	L₂	T₁	B₁	t₂	b₂	d₂	d₃	d₄	l₀	h/h₁	重量 (kg)	润滑油量(L)
1	315	45～1250	845	520	82	20	120	36	165	22.5	6	127	32	470	435	17.5	113	8/20	380	20
2	355	45～1250	974	585	91	22	140	36	200	24.5	6	148	36	525	485	22	120	8/25	4713	26
3	400	45～1250	1054	650	100	28	150	42	200	31	8	158	36	590	545	22	125	8/25	590	40
4	450	45～1250	1175	740	109	35	170	58	240	38	10	179	40	670	615	26	138	8/30	820	50
5	500	45～1250	1350	820	127	40	200	82	280	43	12	210	45	755	680	26	160	8/30	1230	65
6	560	45～1250	1440	940	145	45	220	82	280	48.5	14	231	50	860	785	33	173.5	1O/38	1520	80
