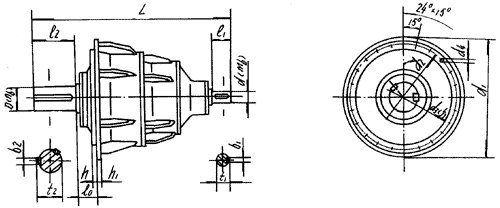

NBF型行星齿轮箱外形及安装尺寸

规格代号	规格	公称传动比i	尺寸		轴伸尺寸								法兰尺寸					重量 (kg)	润滑油量(l)
规格代号	规格	公称传动比i	L	d₁	d	D	l₁	l₂	t₁	b₁	t₂	b₂	d₂	d₃	d₄	l0	h/h₁	重量 (kg)	润滑油量(l)
1	250	20～50	715	410	30	80	58	130	33	8	85	22	375	340	17.5	85	8/20	180	8
2	280	20～50	760	460	35	100	58	165	38	10	106	28	420	385	17.5	95	8/20	235	10
3	315	20～50	820	520	40	120	82	165	43	12	127	32	470	435	17.5	113	8/20	310	14
4	355	20～50	900	585	50	140	82	200	53.5	14	148	36	525	485	22	120	8/25	403	20
5	400	20～50	993	650	60	150	105	200	64	18	158	36	590	545	22	125	8/25	514	28
6	450	20～50	1100	740	65	170	105	240	69	18	179	40	670	615	26	138	8/30	705	38
7	500	20～50	1252	820	75	200	105	280	79.5	20	210	45	755	680	26	160	8/30	1095	45
8	560	20～50	1340	940	80	220	130	280	85	22	231	50	860	785	33	173.5	10/38	1465	60
