MLX立式磨机齿轮箱概况

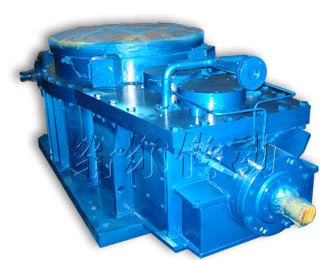

MLX立式磨机齿轮箱

技术特点

  1. 广泛应用于建材、电力、冶金等行业。
  2. 结构:采用伞齿轮+行星齿轮直接传动,减速机与磨机融为一体,输出法兰直接与磨盘相联接来传递扭矩,同时随受来自磨辊的压力。
  3. 伞齿轮副采用克林根贝尔齿制,伞齿轮、太阳轮和行星齿轮均采用渗碳淬火炉磨齿技术,同时太阳轮和行星齿轮采用公司专用修形技术、齿根强化喷丸技术。
  4. 内齿圈采用最新研制的设计及工艺制造成果,精度5级以上(ISO1328)。
  5. 全部齿轮,在坯料阶段和最后热处理后均进行探伤,对箱体和行星转架的主要焊缝均进行超声波探伤。利用先进自动焊接设备和焊接工艺,确保转架的高强度、高刚性。
  6. 大功率立磨减速机中,输出法兰与输出轴采用鼓形齿挠性联接,进一步降低因载荷的变化而引起的对齿轮副的冲击。
  7. 采用动静压、静压润滑系统,更加安全可靠。
  8. 轴瓦采用我公司自主开发的优化系列软件进行优化设计。
  9. 全部滚动轴承寿命均大于80,000小时。
  10. 润滑油牌号:N220~320(GB/T5903-1995)。
  11. 本系列减速机具有体积小、重量轻、效率高、噪声低、运行平稳和寿命长等特点。
  12. 结构简单,安全可靠,易于安装维护。
