≡ 产品快捷导航 ≡MLX立式磨机齿轮箱的选型
- P：电机功率，kW。
n2：磨盘转速，r/min
所选减速机的P/n2必须≤样本许用的P/n2 - 下表是按工况系数KA为2.5编制的，使用场合不同，工况系数也不同，选用时P须乘数Ψ。即：
当KA=2.5时，所选减速机的P/n2必须≤样本许用的P/n2。
当KA≠2.5时，所选减速机的Ψ·P/n2必须≤样本许用的P/n2
主要技术性能表
| 型号 | P/n2 | 输入速度 | 垂直静载荷 | 润滑方式 | 重量 |
|---|---|---|---|---|---|
| MLX5 | 1.8 | 990 | 420 | 动压 润滑 系统 |
2.8 |
| MLX10 | 2.9 | 500 | 3.4 | ||
| MLX15 | 4.2 | 620 | 4.8 | ||
| MLX20 | 5.75 | 780 | 5.5 | ||
| MLX25 | 7.85 | 1100 | 8.0 | ||
| MLX30 | 9.95 | 1370 | 10.8 | ||
| MLX40 | 12.05 | 1500 | 动静压 润滑 系统 |
11.5 | |
| MLX50 | 15.72 | 1600 | 14.2 | ||
| MLX60 | 18.51 | 1750 | 17.5 | ||
| MLX70 | 21.50 | 1820 | 20.0 | ||
| MLX80 | 25.15 | 1950 | 23 | ||
| MLX90 | 29.35 | 2400 | 25.0 | ||
| MLX100 | 34.55 | 2700 | 31.0 | ||
| MLX110 | 43.95 | 2900 | 34.0 | ||
| MLX130 | 53.95 | 3400 | 40.0 | ||
| MLX150 | 58.12 | 4400 | 45.0 | ||
| MLX170 | 65.45 | 4700 | 49.0 | ||
| MLX200 | 76.95 | 5100 | 53.0 | ||
| MLX225 | 86.4 | 5500 | 57.0 | ||
| MLX250 | 96.75 | 5800 | 全静压 润滑 系统 |
60.0 | |
| MLX280 | 108.3 | 6100 | 68.0 | ||
| MLX300 | 115.7 | 6800 | 75.0 | ||
| MLX330 | 129.5 | 7500 | 82.0 | ||
| MLX365 | 145.05 | 8200 | 90.0 | ||
| MLX400 | 162.4 | 8900 | 97.0 | ||
| MLX450 | 181.88 | 9600 | 101.0 | ||
| MLX500 | 203.66 | 10600 | 112.0 |

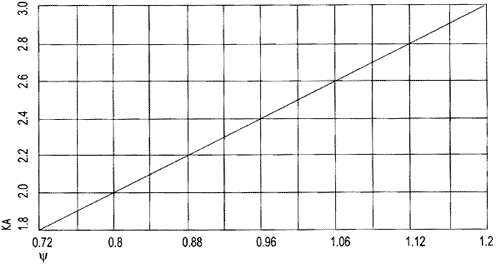

Ψ曲线图
实例l：
一台立磨减速机，电机功率P=1250KW，输入转速nl=1000r/rain，输出转速(磨盘转速)n2=31.5r/min，工况系数KA=2.5，则P/n2=1250/31.5=39.68，而MLXll0许用的P/n2为43.95kW/min，所以立磨减速机型号选用MLXll0。
实例2：
一台立磨减速机，电机功率P=1250KW，输入转速nl=1000r/rain，输出转速(磨盘转速)n2=31.5r/min，工况系数KA=2.1，查表对应Ψ=0.86，则Ψ·P/n2=0.86×1250/31.5=34.12，而MLXll0许用的P/n2为34.55kw/min，所以立磨减速机型号选用MLXl00。
