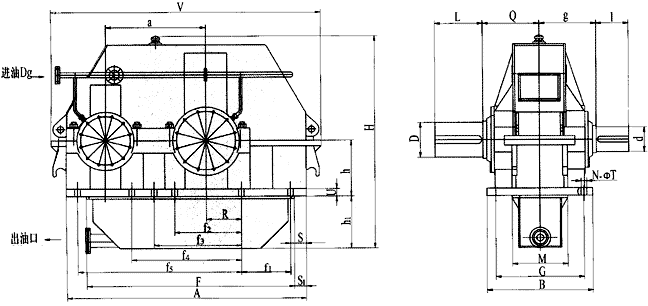

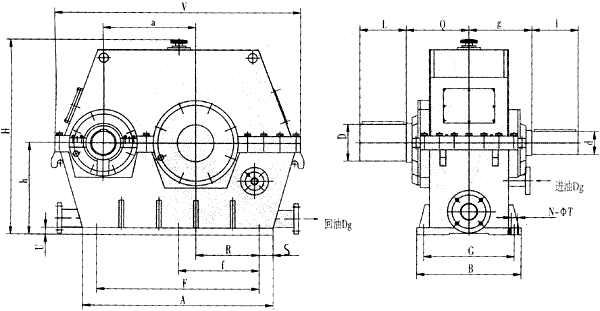

MBY(X)边缘传动磨机齿轮箱的外形尺寸
型号 | 输入轴 | 输出轴 | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
U=4 | U=4.5-5 | U=5.6-6.3 | U=7.1 | ||||||||||||
g | d | l | g | d | 1 | g | d | 1 | g | d | l | Q | D | L | |
MBY400 | 270 | 120 | 200 | 270 | 100 | 200 | 270 | 90 | 180 | 270 | 80 | 140 | 270 | 160 | 200 |
MBY450 | 300 | 120 | 220 | 300 | 120 | 200 | 300 | 100 | 180 | 300 | 90 | 160 | 300 | 180 | 220 |
MBY500 | 320 | 140 | 240 | 320 | 140 | 200 | 320 | 100 | 180 | 320 | 100 | 160 | 320 | 180 | 240 |
MBY560 | 340 | 160 | 250 | 340 | 160 | 200 | 340 | 120 | 200 | 340 | 110 | 180 | 340 | 200 | 260 |
MBY630 | 370 | 180 | 250 | 370 | 160 | 230 | 370 | 130 | 200 | 370 | 120 | 180 | 370 | 220 | 300 |
MBY710 | 390 | 200 | 280 | 390 | 160 | 250 | 390 | 150 | 220 | 390 | 140 | 200 | 390 | 260 | 340 |
MBY800 | 425 | 220 | 300 | 425 | 180 | 260 | 425 | 180 | 240 | 425 | 160 | 200 | 425 | 300 | 380 |
MBY900 | 455 | 240 | 340 | 455 | 200 | 260 | 455 | 180 | 260 | 455 | 180 | 220 | 455 | 300 | 400 |
MBYl000 | 485 | 260 | 380 | 485 | 240 | 280 | 485 | 200 | 280 | 485 | 200 | 250 | 485 | 320 | 420 |
MBYll00 | 520 | 280 | 400 | 520 | 260 | 300 | 520 | 220 | 300 | 520 | 220 | 280 | 520 | 360 | 440 |
型号 | a | V | H | h | U | A | F | f | R | S | N | T | B | G | 油站型号 | 平均重量 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MBY400 | 400 | 1060 | 850 | 400 | 30 | 820 | 700 | 350 | 275 | 60 | 6 | 27 | 450 | 390 | XYZ25 | 1255 |
MBY450 | 450 | 1208 | 950 | 450 | 30 | 900 | 780 | 390 | 305 | 60 | 6 | 27 | 510 | 450 | XYZ25 | 1855 |
MBY500 | 500 | 1325 | 1050 | 500 | 40 | 1055 | 840 | 420 | 330 | 90 | 6 | 33 | 550 | 480 | XYZ40 | 2034 |
MBY560 | 560 | 1470 | 1170 | 560 | 40 | 1100 | 940 | 470 | 370 | 70 | 6 | 33 | 590 | 520 | XYZ40 | 2610 |
MBY630 | 630 | 1670 | 1310 | 630 | 40 | 1320 | 1060 | 530 | 420 | 130 | 6 | 39 | 640 | 570 | XYZ63 | 3269 |
MBY7lO | 710 | 1900 | 1470 | 710 | 50 | 1430 | 1190 | 595 | 470 | 60 | 6 | 39 | 690 | 620 | XYZ63 | 4256 |
MBY800 | 800 | 2060 | 1650 | 800 | 60 | 1480 | 1280 | 640 | 500 | 100 | 6 | 45 | 760 | 680 | XYZ63 | 5460 |
MBY900 | 900 | 2280 | 1800 | 900 | 60 | 1650 | 1450 | 725 | 575 | 100 | 6 | 45 | 820 | 730 | XYZ63 | 6450 |
MBYl000 | 1000 | 2560 | 2050 | 1000 | 60 | 1820 | 1620 | F/3 | 630 | 100 | 8 | 45 | 880 | 790 | XYZl25 | 8500 |
MBYll00 | 1100 | 2570 | 2250 | 1100 | 70 | 1980 | 1780 | F/3 | 695 | 100 | 8 | 45 | 950 | 860 | XYZl25 | 10500 |
