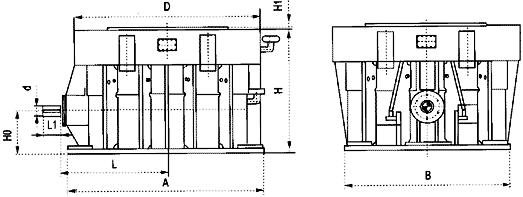

MLX立式磨机齿轮箱的安装尺寸
型号 | A | B | d | L1 | D | L2 | H0 | H | L |
---|---|---|---|---|---|---|---|---|---|
MLX5 | 920 | 920 | 65n6 | 120 | 980 | 16 | 260 | 900 | 660 |
MLX10 | 1000 | 1000 | 65n6 | 120 | 1140 | 16 | 280 | 940 | 710 |
MLX15 | 1100 | 1100 | 75n6 | 120 | 1300 | 25 | 300 | 1020 | 800 |
MLX20 | 1160 | 1180 | 75n6 | 140 | 1325 | 31 | 320 | 1047 | 810 |
MLX25 | 1400 | 1400 | 85 n6 | 160 | 1400 | 25 | 350 | 1250 | 830 |
MLX30 | 1600 | 1620 | 100n6 | 180 | 1700 | 35 | 420 | 1470 | 1080 |
MLX40 | 1600 | 1620 | 100n6 | 180 | 1700 | 35 | 420 | 1500 | 1080 |
MLX50 | 1800 | 1800 | 110n6 | 210 | 1760 | 35 | 450 | 1585 | 1260 |
MLX60 | 2160 | 2160 | 110n6 | 210 | 2090 | 20 | 500 | 1650 | 1300 |
MLX70 | 2160 | 2160 | 120n6 | 210 | 2200 | 30 | 500 | 1800 | 1300 |
MLX80 | 2200 | 2200 | 130n6 | 240 | 2200 | 30 | 550 | 1900 | 1380 |
MLX90 | 2700 | 2280 | 130n6 | 240 | 2200 | 40 | 550 | 1900 | 1410 |
MLX100 | 2700 | 2280 | 150n6 | 250 | 2400 | 30 | 600 | 1962 | 1500 |
MLX110 | 2700 | 2280 | 150n6 | 250 | 2400 | 25 | 600 | 2000 | 1600 |
MLX130 | 2700 | 2600 | 150n6 | 250 | 2500 | 35 | 600 | 2045 | 1600 |
MLX150 | 2900 | 2600 | 160n6 | 270 | 2500 | 25 | 650 | 2080 | 1650 |
MLX170 | 3000 | 2600 | 160n6 | 270 | 2850 | 35 | 650 | 2170 | 1650 |
MLX200 | 3000 | 2600 | 160n6 | 270 | 2950 | 40 | 700 | 2240 | 1700 |
MLX225 | 3100 | 3000 | 180n6 | 280 | 3050 | 40 | 730 | 2380 | 1850 |
MLX250 | 3100 | 3000 | 180n6 | 280 | 3150 | 40 | 780 | 2500 | 1950 |
MLX280 | 3600 | 3100 | 200n6 | 310 | 3300 | 40 | 830 | 2640 | 2050 |
MLX300 | 3600 | 3120 | 200n6 | 310 | 3450 | 40 | 850 | 2800 | 2150 |
MLX330 | 3600 | 3120 | 220n6 | 350 | 3450 | 40 | 850 | 2900 | 2200 |
MLX365 | 3700 | 3200 | 220n6 | 350 | 3600 | 40 | 900 | 3050 | 2300 |
MLX400 | 3500 | 3500 | 240n6 | 380 | 3700 | 40 | 950 | 3150 | 2420 |
MLX450 | 3600 | 3600 | 240n6 | 380 | 3750 | 40 | 1000 | 3350 | 2550 |
MLX500 | 3900 | 3900 | 250n6 | 400 | 3850 | 40 | 1100 | 3450 | 2700 |
- 注:
- 因立磨的结构型式不尽相同,对减速机的外形安装尺寸也有不同的要求,我们可根据用户的要求作设计调整。
- MLXl50至MLX500需采用全静压润滑系统。
