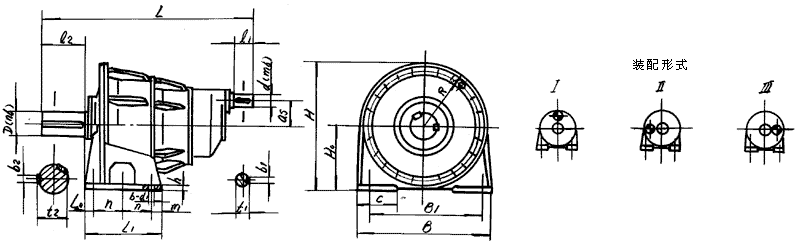

NBZD型行星齿轮箱外形及安装尺寸

规格代号	规格	公称传R 动比i	外型尺寸					轴伸尺寸								地脚尺寸								重量 (kg)	润滑油置(l)
规格代号	规格	公称传R 动比i	L	B	H	H₀	R/a_s	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₁	L₀	n	m	h	B₁	C	d₁	重量 (kg)	润滑油置(l)
1	250	56～125	580	450	415	225	215/82	28	80	42	130	31	8	85	22	270	30	110	25	20	360	120	20	240	10
2	280	56～125	670	500	465	236	230/91	30	100	42	165	33	8	106	28	300	35	120	30	23	410	130	22	295	14
3	315	56～125	770	560	525	265	260/100	32	120	58	165	35	10	127	32	320	35	130	30	25	470	140	22	400	18
4	355	56～125	835	630	590	300	294/109	35	140	59	200	38	10	148	36	380	38	155	35	28	520	170	26	525	24
5	400	56～125	1003	710	660	335	323/127	40	150	82	200	43	12	158	36	400	51	165	35	35	600	210	26	650	36
6	450	56～125	1122	800	745	375	370/145	45	170	82	240	48.5	14	179	40	460	60	180	50	35	670	220	33	920	45
7	500	56～125	1232	900	835	425	410/164	50	200	82	280	535	14	210	45	500	80	200	50	40	770	240	33	1350	55
8	560	56～125	1327	1020	950	480	470/182	55	220	82	280	59	16	231	50	580	78.5	230	60	40	880	300	38	1720	72

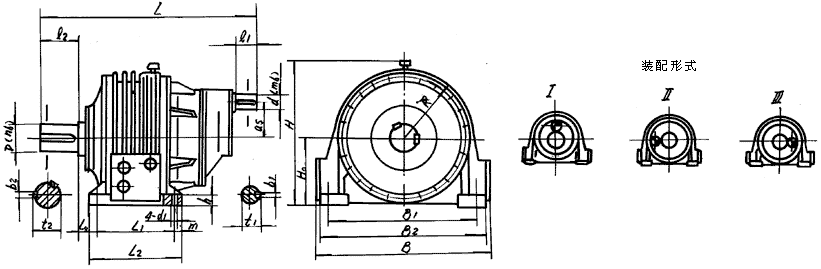

NBZD型行星齿轮箱外形及安装尺寸

规格代号	规格	公称传动比i	外形及中心高					轴伸尺寸								地脚尺寸								重量 (kg)	润滑油量(l)
规格代号	规格	公称传动比i	L	B	H	H0	R/a_s	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₂	L₀	L₁	m	h	B₂	B₁	d₁	重量 (kg)	润滑油量(l)
9	630	56～125	1562	1260	1095	500	485/200	60	240	105	330	64	18	252	56	740	118	560	90	80	1200	1040	75	2400	240
10	710	56～125	1650	1360	1215	560	545/218	70	260	105	330	74.5	20	272	56	810	130	650	90	80	1326	1140	75	4000	300
11	800	56～125	1955	1560	1335	630	625/260	80	280	130	380	85	22	292	63	870	163	670	100	100	1500	1300	80	5850	450
12	900	56～l25	2146	1750	1510	710	690/290	90	340	130	450	95	25	355	80	940	194	740	100	100	1680	1480	80	6000	620
13	1000	56～125	2364	1900	1680	800	770/334	100	360	165	450	106	28	375	80	1140	185	900	120	120	1840	1600	101	9050	800
