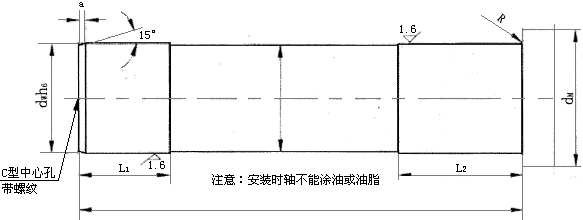

DBYK/DCYK的胀盘联接的轴尺寸

DBYK/DCYK的胀盘联接的轴尺寸

减速器
名义中心距
a		 dM
(min)		 dw dl L L1 L2 R
160 5 100 80 78 355 65 90 1.6
180 5 110 90 88 395 70 100 1.6
200 5 125 100 98 430 75 110 1.6
224 5 135 110 108 465 80 120 1.6
250 6 150 120 118 510 90 130 2.5
280 6 165 135 133 565 100 140 2.5
315 6 190 160 158 655 120 160 2.5
355 6 210 180 178 7IO 125 170 2.5
400 8 240 200 198 765 145 190 4
450 8 260 220 218 860 150 2011 4
500 10 320 280 278 1145 240 290 4
560 10 350 310 308 1225 260 310 4
630 12 380 340 338 1355 280 330 6
7lO 12 430 380 378 1440 300 350 6
800 12 470 420 418 1550 310 380 6

注：dw≥160mm时配合公差采用g6。
