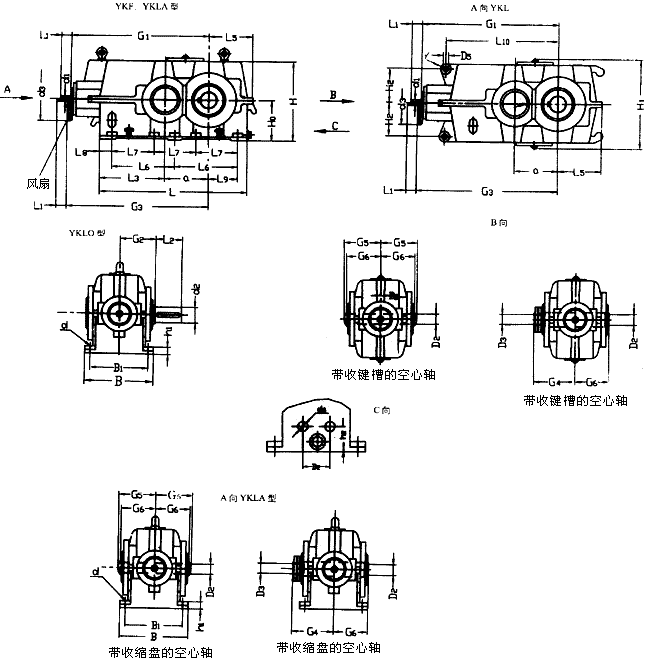

YKL、YKLO、YKLA型齿轮箱外形及安装尺寸

YKL、YKLO、YKLA型齿轮箱外形及安装尺寸

    注：
  1. 轴伸端配键按GB1095-79。
  2. D2、D3、G4、G5、G6、及空心轴的连接尺寸见表24，表25，表26。
  3. 采用两端都带轴伸的输出轴时另一端轴伸的尺寸为G2、L2、d2。
  4. 采用装配方式III～Vl时，中间轴的轴伸尺寸请向厂方咨询。
表 21
a L B h1 d1 L1 G3 d1 L1 G3 d2 L2 d3
iN=5～10 iN=11.2～16
80 285 170 18 19k6 35 - 14k6 30 - 38m6 60 -
100 340 200 22 24k6 40 - 19k6 35 - 48m6 80 -
125 425 235 25 32m6 60 425 24k6 40 - 55m6 90 252
160 540 290 32 38m6 60 540 32m6 60 540 75m6 120 316
200 665 355 40 48m6 80 660 38m6 60 660 95m6 160 386
250 830 450 50 60m6 105 770 48m6 80 770 110n6 180 426
280 920 530 50 65m6 105 850 55m6 90 850 130n6 210 556
320 1030 600 63 70m6 120 940 65m6 105 940 140n6 240 590
  iN=5～12.5
360 1150 66 63 80m6 140 1070 - - - 170n6 270 684
400 1280 760 80 90m6 160 1190 - - - 180n6 310 764
450 1450 860 80 100m6 180 1315 - - - 210n6 350 854
500 1600 960 100 110n6 180 1475 - - - 240n6 400 914
560 1760 1110 100 130n6 210 - - - - 270n6 450 -
a L3 L5≈ G1 G2 H0 H≈ L6 L7 B1 L8 L9 H1≈
80 117.5 101 270 90 90 195 115 - 140 27.5 60 -
100 135 122 320 100 112 240 140 - 165 30 75 256
125 167.5 153 395 115 140 297 180 - 200 32.5 100 314
160 215 188 485 140 180 375 225 - 245 45 120 390
200 257.5 238 585 170 225 462 280 - 300 52.5 155 474
250 325 293 705 215 280 574 350 - 380 65 190 588
280 355 325 785 260 315 646 380 - 460 80 205 662
320 395 364 870 295 355 721 420 - 520 95 220 732
360 440 398 970 320 400 806 475 - 580 100 250 812
400 495 445 1090 370 450 906 520 - 660 120 265 912
450 560 505 1210 415 500 1006 - 400 760 125 315 1012
500 620 557 1365 450 560 1121 - 440 840 140 340 1122
560 665 610 1530 505 630 1263 - 490 950 145 390 1266
a B2 D5
H11		 H2 L10 r 冷却盘管接口 地脚螺栓 平均重量
(Kg)		 参考油量
(l)
d0 B2 h2 d 数量
No.		 YKL
YKLA		 YKLO YKL YKLO YKLA
80 - - - - - G1/4" 45 30 M10 6 28 - 1.1 - -
100 23 14 80 260 16 G1/4" 55 35 M12 6 49 42 2.1 1 2
125 28 18 95 323 18 G1/4" 70 35 M12 6 87 77 4.5 2.3 3.8
160 33 22 115 410 23 G1/4" 80 43 M16 6 160 140 9 4.5 7.5
200 45 30 145 495 30 G1/2" 110 47 M20 6 300 260 17 9 15
250 55 40 190 605 40 G1/2" 140 60 M24 6 540 480 32 18 28
280 60 40 205 675 40 G1/2" 140 60 M24 6 780 670 46 25 40
320 70 45 235 755 46 G1/2" 140 62 M30 6 1050 910 65 36 56
360 80 50 260 850 53 G3/4" 200 720 M30 6 1450 1250 100 50 80
400 90 55 300 955 55 G3/4" 200 80 M36 6 2050 1750 145 70 110
450 105 60 330 1060 60 G3/4" 260 82 M36 8 2800 2400 200 lOO 150
500 105 65 375 1200 70 G3/4" 260 84 M42 8 3800 3200 265 140 220
560 110 70 420 1340 80 G3/4" 260 84 M42 8 5100 4100 340 195 310
