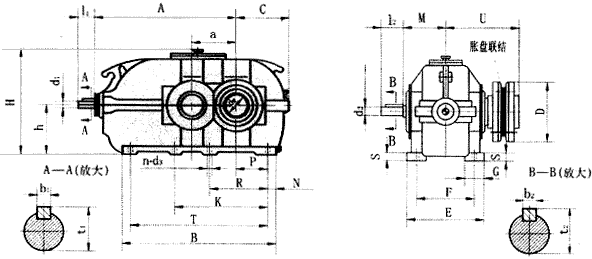

DBKY系列通用齿轮箱的外形尺寸

表15 DBYK外形尺寸
名义中心距 a	d₁	l₁	d₂	l₂	dw	U	A	B	C	E	F	G	S	h	H	M
160	40	110	48	110	80	225	500	500	190	250	210	65	35	180	430	145
180	42		50		90	250	565	565	215	270	230	70	35	200	475	160
200	50		55		100	275	625	625	240	300	250	75	40	225	520	175
224	55		65	140	110	295	705	705	260	320	270	80	45	250	570	190
250	60	140	75	140	120	325	785	785	290	370	310	90	50	280	626	210
280	65		85	170	135	360	875	875	325	400	340	100	55	315	702	230
315	75		95	170	160	420	975	975	355	450	380	ll0	60	355	809	260
355	90	170	100	210	180	450	1085	1085	390	480	410	120	65	400	900	285
400	100	2l0	110	210	200	490	1215	1215	440	530	460	130	70	450	970	305
450	110		130	250	220	550	1365	1365	490	6110	510	140	80	500	J07l	345
500	120		150	250	280	715	1525	1525	570	650	560	150	90	560	12l0	435
560	130	250	160	300	310	760	1705	1705	6l0	750	640	160	100	630	1325	475

名义中心距 a	n-d₃	N	P	R	K	T	b₁	t₁	b₂	t₂	D	重量 kg			润滑油量 L
160	6-18	30	115	210	-	440	12	43	14	515	185	173			7
180	6-18	30	135	240		505	12	45	14	535	215	232			9
200	6-23	35	145	255		555	14	535	16	59	230	305			13
224	6-23	35	165	290		635	16	59	18	69	263	415			18
250	6-27	40	180	315		705	18	64	20	79.5	290	573			25
280	6-27	45	200	355		795	18	69	22	90	300	760			36
315	6-33	50	220	405		875	20	79.5	25	100	370	1020			51
355		55	245	450		975	25	95	28	106	405	1436			69
400		55	280	510		1105	28	106	28	116	430	1966			95
450	8-39	60	315	575	940	1245	28	116	32	137	460	2532			130
500	8-39	70	350	645	1050	1385	32	117	36	158	570	3633			185
560	8-45	80	390	71.5	1165	1545	32	137	40	169	660	5020			260

注：承载能力及选用方法与DBY型相同
