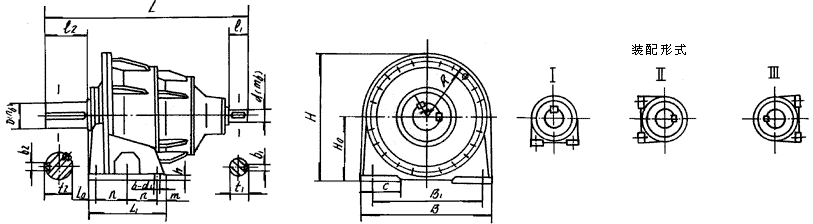

NBD型行星齿轮箱外形及安装尺寸

NBD型行星齿轮箱外形及安装尺寸

规格
代号		 规格 公称传
动比i		 外形及中心高 轴伸尺寸 地脚尺寸 重量
(kg)		 润滑油
量(l)
L B H H0 R d D l1 l2 t1 b1 t2 b2 L1 L0 n m h B1 C d1
1 250 20～50 715 460 435 225 215 30 80 58 130 33 8 85 22 290 30 120 25 20 360 120 20 210 8
2 280 20～50 760 500 465 235 230 35 100 58 165 38 10 106 28 300 35 120 30 23 410 130 22 270 10
3 315 20～50 820 560 525 265 260 40 120 82 165 43 12 127 32 320 35 130 30 25 470 140 22 360 14
4 355 20～50 900 630 590 300 290 50 140 82 200 53.5 14 148 36 380 38 155 35 28 520 170 26 468 20
5 400 20～50 993 710 660 335 325 60 150 105 200 64 18 158 36 400 51 165 35 35 600 210 26 624 28
6 450 20～50 1125 800 745 375 370 65 170 105 240 69 18 179 40 460 60 180 50 35 670 220 33 830 38
7 500 20～50 1252 900 835 425 410 75 200 105 280 79.5 20 210 45 500 80 200 50 40 770 240 33 1250 45
8 560 20～50 1340 1020 950 480 470 80 220 130 280 85 22 231 50 580 78.5 230 60 40 880 300 38 1700 60

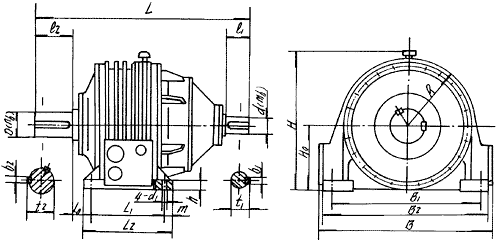

NBD型行星齿轮箱外形及安装尺寸

规格
代号		 规格 公称传
动比i		 外形及中心高 轴伸尺寸 地脚尺寸 重量
(kg)		 润滑油
量(l)
L B H H0 R d D l1 l2 t1 b1 t2 b2 L2 L0 L1 m h B2 B1 d1
9 630 20～50 1580 1260 1095 500 485 90 240 130 330 95 25 252 56 740 118 560 90 80 1200 1040 75 2300 180
10 710 20～50 1685 1360 1215 560 545 110 260 165 330 116 28 272 56 810 130 630 90 80 1320 1140 75 3700 240
11 800 20～50 1955 1560 1335 630 625 120 280 165 380 127 32 292 63 870 163 670 100 100 1500 1300 80 5000 300
12 900 20～50 2260 1750 151O 710 690 130 340 200 450 137 32 365 80 940 194 740 100 100 1680 1480 80 5600 450
13 1000 20～50 2330 1900 1680 800 770 140 360 200 450 148 36 375 80 1140 166 900 120 120 1840 1600 101 8100 620
