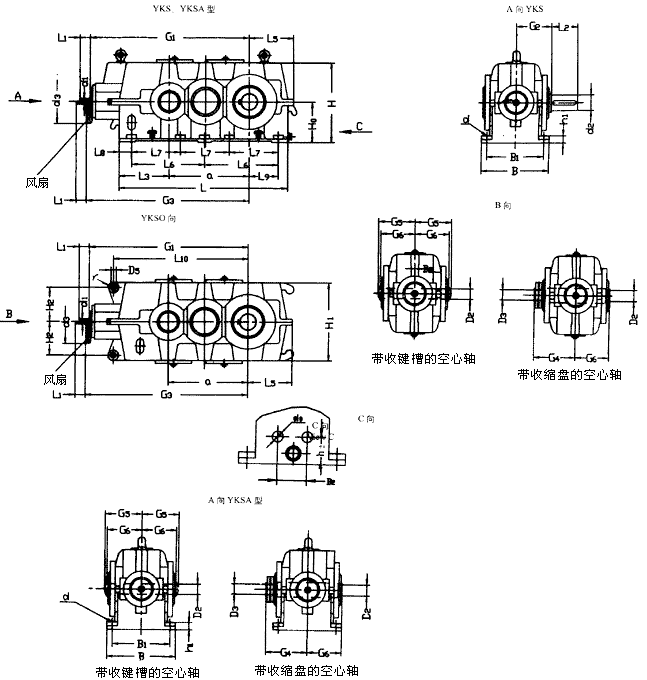

YKS、YKSO、YKSA型齿轮箱外形及安装尺寸

YKS、YKSO、YKSA型齿轮箱外形及安装尺寸

    注：
  1. 轴伸端配键按GB1095-79。
  2. D2、D3、G4、G5、G6、及空心轴的连接尺寸见表24．表25．表26。
  3. 采用两端都带轴伸的输出轴时另一端轴伸的尺寸为G2、L2、d2。
  4. 采用装配方式IIl～Vl时，中间轴的轴伸尺寸请向厂方咨询。
表 22
a L B h1 d1 L1 G3 d1 L1 G3 d1 L1 d2 L2 d3 L3 L5 G1 G2 H0
iN=14～35.5 iN=40～71 iN=80～90
192 430 215 22 19k6 35 - 14k6 30 - 14k6 30 48m6 80 - 120.5 134 382 110 125
215 480 235 25 22k6 35 - 19k6 35 - 19k6 35 55m6 90 - 132.5 153 430 115 140
240 530 245 25 24k6 40 - 19k6 35 - 19k6 35 65m6 105 - 140 171 460 125 160
272 600 290 32 28m6 50 - 22k6 35 - 19k6 35 75m6 120 - 163 188 522 140 180
305 665 320 32 32m6 60 605 24k6 40 - 22k6 35 85m6 140 252 175 209 575 155 200
340 745 355 40 38m6 60 675 28m6 50 - 24k6 40 95m6 160 316 197.5 238 635 170 225
385 840 390 40 38m6 60 765 32m6 60 - 28m6 50 100m6 180 386 222.5 263 710 190 250
430 930 450 50 42m6 70 855 38m6 60 - 32m6 60 110n6 180 426 245 293 790 215 280
480 1025 500 50 48m6 80 940 38m6 60 - 32m6 60 130n6 2lO 556 260 325 865 240 315
545 1160 570 63 55m6 90 1055 42m6 70 - 38m6 60 140n6 240 590 300 364 975 270 355
  iN=12.5～40 iN=45～80
610 1280 600 63 60m6 105 1160 48m6 80 1160 - - 170n6 270 614 320 398 1065 290 400
680 1420 690 80 70m6 120 1295 60m6 105 1295 - - 180n6 310 684 355 445 1195 320 450
770 1610 750 80 75m6 120 1435 70m6 120 1435 - - 210n6 350 764 400 505 1330 360 500
  iN=11.2～45 iN=50～80
860 1790 830 100 85m6 140 1595 75m6 120 1595 - - 240n6 400 854 450 557 1485 400 560
960 2010 910 100 100m6 180 1800 85m6 140 1800 - - 270n6 450 914 515 624 1680 440 630
1080 2260 1010 125 11n6 180 - 100m6 180 - - - 300n6 500 - 575 694 1895 490 710
1210 2540 lllO 125 12n6 210 - 110n6 180 - - - 340n6 550 - 655 780 2120 540 800
1360 2850 1320 160 130n6 210 - 120n6 210 - - - 390n6 650 - 735 868 2370 645 900
a H≈ L6 L7 B1 L8 L9 H1≈ B3 D5
H11		 H2 L10 r 盘管接口 地脚螺栓 平均重量
(Kg)		 参考油量
(l)
d0 B2 h2 d 数量
No.		 YKS
YKSA		 YKSO YKS YKSO YKSA
192 263 180 - 180 35 82.5 276 25 16 82 335 15 G1/4" 60 35 M12 6 62 51 4 2.7 4
215 292 205 - 200 35 97.5 304 28 18 90 375 18 G1/4" 70 35 M12 6 85 70 5.5 3.7 55
240 335 230 - 210 35 115 350 30 20 100 405 23 G1/2" 70 40 M12 6 115 96 8 5.2 8
272 375 - 170 245 45 120 390 32 22 125 455 23 G1/2" 80 43 M16 8 160 135 11 7 11
305 415 - 190 275 47.5 1375 430 35 25 140 505 26 G1/2" 90 43 M16 8 220 190 16 10 16
340 462 - 210 300 57.5 150 474 45 30 160 560 30 G1/2" 110 47 M20 8 310 260 21 14 21
385 511 - 235 335 675 165 522 50 35 170 625 35 G1/2" 110 54 M20 8 420 360 30 19 30
430 570 - 270 380 60 195 580 55 40 190 700 40 G1/2" 140 60 M24 8 570 490 40 26 40
480 644 - 285 430 85 200 658 60 40 220 765 40 G1/2" 140 60 M24 8 800 680 58 36 58
545 719 - 320 490 100 215 728 70 45 240 875 46 G1/2" 140 62 M30 8 1100 920 80 50 80
610 806 - 360 520 100 250 812 80 50 280 955 53 G3/4" 200 72 - 8 1450 1200 115 65 105
680 906 - 400 590 110 275 912 90 55 310 1060 55 G3/4" 200 80 - 8 2100 1700 160 90 145
770 1006 - 450 650 130 310 1012 105 60 340 1180 60 G3/4" 260 82 M36 8 2850 2350 220 125 200
860 1121 - 500 710 145 335 1122 105 65 380 1320 70 G3/4" 260 84 M42 8 4100 3300 300 170 270
960 1261 - 560 790 165 370 1266 110 70 430 1515 80 G3/4" 260 84 M42 8 5500 4400 450 230 370
1080 1406 - 630 870 185 420 1392 110 80 460 1710 90 - - - M48 8 7600 6000 520 320 400
1210 158l - 710 950 205 470 1562 130 90 520 1910 100 - - - M48 8 10500 8100 820 450 630
1360 1783 - 800 1140 225 530 1766 140 100 580 2140 110 - - - M56 8 14500 11500 1150 640 870
