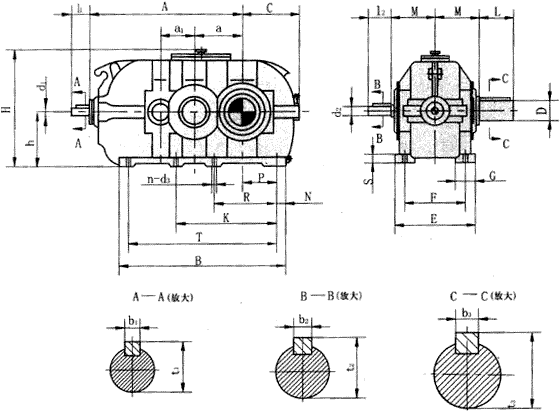

DCY系列通用齿轮箱的外形尺寸

表14 DCY外形尺寸
名义中心距 a	a_l	d_l	l₁	d₂	l₂	D	L	A	B	C	E	F	G	S	h	H	M	n-d₃	N	P	R	K	T	b₁	t₁	b₂ h	t₂	b₃	t₃	零量 Kg	润滑油量 L
160	112	25	60	32	80	70	140	5l0	555	190	250	210	65		180	423	145	6-l8	30	115	210	-	495	8	28	10	35	20	74.5	200	9
180	125	30		38	80	80	170	575	625	215	270	230	70	35	200	468	160	6-l8	30	135	240		565	8	33	10	41	22	85	255	13
200	140	35	80	42	110	90	170	640	685	240	300	250	75	40	225	520	175	6-23	35	145	255		615	10	38	12	45	25	95	325	18
224	160	40	110	48		100	210	725	775	260	320	270	80	45	250	570	190	6-23	35	165	290		705	12	43	14	51.5	28	106	453	26
250	180	42		50		110		815	860	290	370	310	90	50	280	626	2l0	6-27	40	180	315		780	12	45	14	53.5	28	116	586	33
280	200	50		55		120		905	970	325	400	340	100	55	315	702	230	6-27	45	200	355		880	14	535	16	59	32	127	837	46
315	224	55		65	140	140	250	l020	1085	355	450	380	110	60	355	809	260		50	220	405	655	985	16	59	18	69	36	148	1100	65
355	250	60	140	75	140	160	300	1140	1220	390	480	410	120	65	400	900	285	8-33	55	245	450	740	lll0	18	64	20	795		169	1550	90
400	280	65		85	170	170	300	1275	1355	440	530	460	130	70	450	970	305	8-33	55	280	510	840	1245	18	69	22	90	40	179	1967	125
450	315	75		95	170	190	350	1425	1520	490	600	510	140	80	500	1065	345	8-39	60	315	575	940	1400	20	795	25	100	45	200	2675	180
500	355	90	170	100	2l0	220	350	1585	1690	570	650	560	150	90	560	1208	435	8-39	70	350	645	1050	1550	25	95	28	106	50	23l	4340	240
560	400	100	2l0	110	2l0	250	4l0	1775	1895	6l0	750	640	160	100	630	1325	475	8-145	80	390	715	1165	1735	29	106	28	116	56	262	5320	335
630	450	110		130	250	300	470	1995	2145	675	800	690	170	ll0	710	1460	525		80	445	800	1305	1985	29	116	32	137	70	314	7170	480
7l0	500	120		150	250	340	550	2235	2400	760	900	770	190	125	800	1665	570		90	500	900	1490	2220	32	127	36	158	80	355	9600	690
800	560	130	250	160	300	400	650	2505	2700	840	l000	870	200	140	900	1870	625		90	560	1100	1680	2520	32	137	40	169	90	417	13340	940
