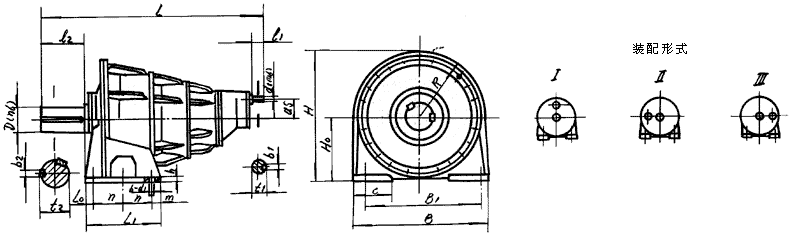

NCZD型行星齿轮箱外形及安装尺寸

NCZD型行星齿轮箱外形及安装尺寸

规格代号 规格 公称传
动比i		 外型及中心高 轴伸尺寸 地脚尺寸 重量
(kg)		 润滑油
量(l)
L B H Ho R /as d D l1 l2 t1 b1 t2 b2 L2 L0 L1 m h B2 B1 d1
1 315 450～1250 845 560 525 265 260/82 20 120 36 165 22.5 6 127 32 320 35 130 30 25 470 140 22 430 20
2 355 450～1250 974 630 590 300 290/91 22 140 36 200 24.5 6 148 36 380 38 155 35 28 520 170 26 540 26
3 400 450～1250 1054 710 660 335 330/100 28 150 42 200 31 8 158 36 400 51 165 35 35 600 210 26 700 40
4 450 450～1250 1175 800 745 375 370/109 35 170 58 240 38 10 179 40 460 60 180 50 35 670 220 33 950 50
5 500 450～1250 1350 900 835 425 410/127 40 200 82 280 43 12 210 45 500 80 200 50 40 770 240 33 1330 65
6 560 450～1250 1440 1020 950 486 470/145 45 220 82 280 48.5 14 231 50 580 785 230 60 40 880 300 38 1750 80

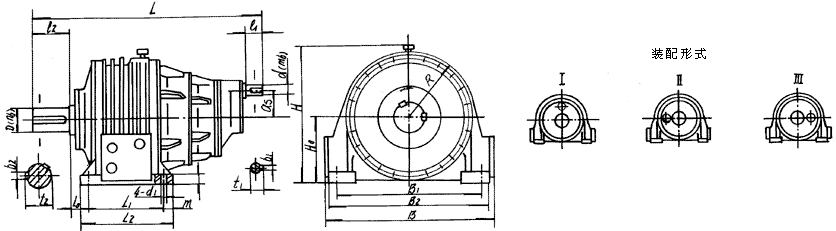

NCZD型行星齿轮箱外形及安装尺寸

规格代号 规格 公称传
动比i		 外型及中心高 轴伸尺寸 地脚尺寸 重量
(kg)		 润滑油
量(l)
L B H Ho R /as d D l1 l2 t1 b1 t2 b2 L2 L0 L1 m h B2 B1 d1
7 630 450～1250 1670 1260 1095 500 485/182 50 240 82 330 53.5 14 252 56 740 118 560 90 80 1200 1040 75 2650 280
8 710 450～1250 180C 1360 1215 560 545/200 55 260 82 330 59 16 272 56 810 130 630 90 80 1320 1140 75 4300 340
9 800 450～1250 2070 1560 1335 630 625/218 60 280 105 380 64 18 292 63 870 163 670 100 100 1500 1300 80 5400 495
10 900 450～1250 2345 1750 1510 710 690/260 70 340 105 450 74.5 20 355 80 940 194 740 100 100 1680 1480 80 8500 700
11 1000 450～1250 2570 1900 1680 800 770/296 80 360 130 450 85 22 375 80 1140 185 900 120 120 1840 1600 101 12000 900
