NHS高速齿轮箱的配件选用

电动盘车

• 电动盘车的功能与作用：
• 手动合，电动盘车，当齿轮箱高速轴转速大于盘车转速时，盘车会自动脱开。
• 启动原动机前，可让机组在盘车转速下运转，当原动机启动时可减少启动功率。
• 机组原动机停车后，可利用盘车让主机组缓慢运转，使主机轴系温度达到合适值后停车，减少轴系变形。也可以利用盘车装置上的手轮转动机组。

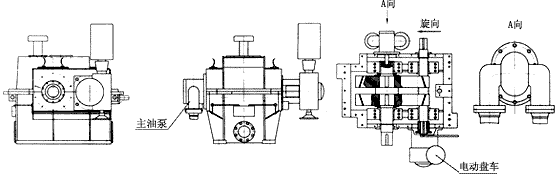

• 电动盘车在齿轮箱上的安装示意图见下图：

• 电动盘车参数表见表l4。

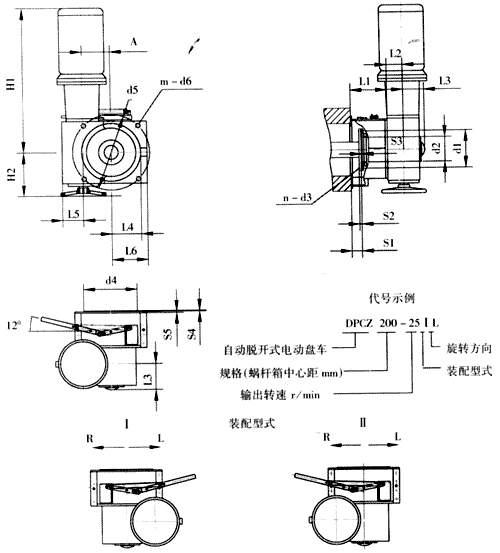

• 电动盘车外形安装图见下图。其外形尺寸表见表15。


选用时应提出盘车扭矩及盘车转速要求由公司代选，提供咨询服务

表14．电动盘车参数表

型 号	盘车输出		电机		蜗轮减速机型号
	扭矩 N.m	转速 r/rain	功率 kW	转速 r/min
DPCZl25-50	1250	50	7.5	l000	SCWVl-125-20
DPCZl25-75	900	75	7.5	1500	SCWVl-125-20
DPCZl25-100	700	100	7.5	l000	SCWVl-l25-10
DPCZl25-125	800	125	11	1000	SCWVl-125-8
DPCZl25-150	700	150	1l	700	SCWVl-125-10
DPCZl25-l87.5	700	187.5	15	1000	SCWVl-125-8
DPCZl25-200	850	200	18.5	1000	SCWVl-125-5
DPCZl25-238	700	238	18.5	1500	SCWVI-125-6.3
DPCZl25-300	700	300	22	15Q0	SCWVI--125-5
DPCZl60-50	2000	50	11	i1000	SCWVl-160-20
DPCZl60-75	1750	75	15	1500	SCWVl-l60-20
DPCZl60-l00	1700	100	18.5	1500	SCWV1-160-10
DPCZl60-125	1600	125	22	1000	SCWV1-160-8
DPCZl60-150	1500	150	22	1500	SCWVI-160-10
DPCZl60-187.5	1100	187.5	22	1500	SCWV1-160-8
DPCZl60-200	1400	200	30	1000	SCWVI-160-5
DPCZl60-238	1400	238	37	1500	SCWV1-160-6.3
DPCZl60--300	1100	300	37	1500	SCWV1-160-5
DPCZ200-20	3500	20	11	1000	SCWV1-200-50
DPCZ200-25	3500	25	11	1000	SCWV1-200-40
DPCZ200-37.5	3500	37.5	15	750	SCWV1-200-20
DPCZ200-50	3500	50	18.5	1000	SCWV1-200-20
DPCZ200-75	2800	75	22	1500	SCWV1-200-20
DPCZ200-l00	2800	100	30	l000	SCWV1-200-10
DPCZ200-120	2300	120	30	1500	SCWV1-200-12.5
DPCZ200-l50	1900	150	30	1500	SCWV1-200-10

表15．电动盘车外形尺寸表

规格	A	H1				H2	L1	L2		L3	L4	L5	L6
mm
125	125	≈1110				202	253	84		143	150	105	155
160	160	≈1120				245	270	95		158	185	125	205
200	200	≈1250				295	27l	115		185	232	148	225
规 格	与齿轮箱高速轴联接尺寸							与齿轮箱体联接尺寸						质量
	S1	S2	S3	d1	d2	d3	n	S4	S5	d4	d5	d6	m	kg
mm
125	60	15	10	164	80H7	11H8	8	6	15	200h7	350	18	4	400
160	70	20	10	118	100H7	11H8	8	6	15	305h7	475	26	4	560
200	45	20	10	280	158H7	13H8	8	6	15	305h7	475	32	4	560

主油泵：

• 主油泵安装于齿轮箱低速轴后端，它利用齿轮箱的剩余功率为机组各部件提供压力润滑油，从而使机组润滑系统中少配一台电机油泵。
• 主油泵参数表见表16。

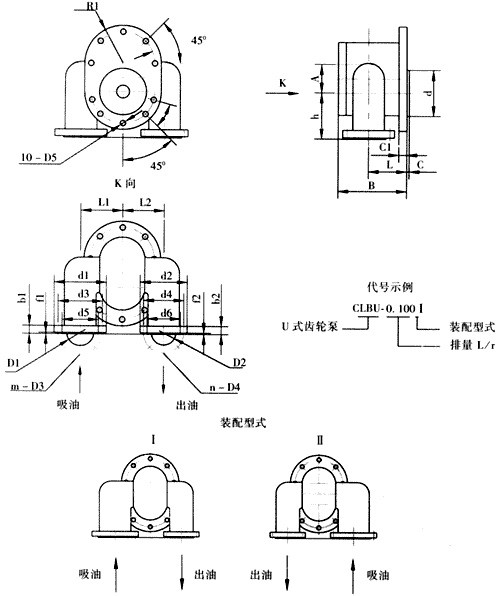

• U形主油泵结构图见下图，U形主油泵外形尺寸见表l7。

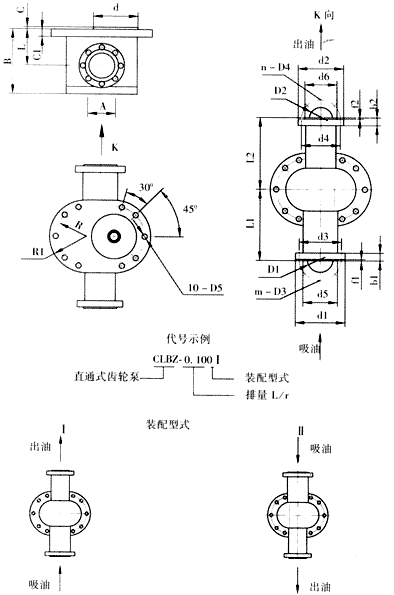

• 直通形主油泵结构图见图下，直通形主油泵外形尺寸见表18。

• 选用主油泵注意事宜：
• 当齿轮箱中心距<400mm时可采用直通式主油泵，此时进、回油方向可上下垂直地面布置。缩小水平方向需要的尺寸。
• 当齿轮箱低速轴转速小于等于3000r/min时，可直接将主油泵安装于低速轴后端，由低速轴通过弹性花键轴直接带动。当低速轴转速大于3000r/min时，在齿轮箱内部将增加一套减速传动副，此时主油泵将安装于减速传动副从动轴后端并由其驱动主油泵。
• 主油箱位置应考虑主油泵自吸高度≤3.5米。
• 选配主油泵状态下，机组油站必须配有辅助电机泵，辅助泵与主油泵应有如下联锁功能：即辅助泵不开，主机不能开车，当主油泵压力不足时，辅助泵应自动启动投入运行，主机停后，辅助泵方能停。

公司将根据用户所需流量及安装尺寸代配主油泵并提供咨询服务。

表16．主油泵参数表

代号	排量	输出压力	1500r/min时 输出流量	3000r/min时 输出流量	1500r/min时 消耗功率	3000r/min时 消耗功率
	1/r	MPa	1/min		kW
CLBU-0.100 1/II	0.100	0.5	150	300	3	6
CLBZ-0.100 1/Ⅱ
CLBU-0.153 1/Il	0.153	0.5	230	460	5	10
CLBZ-0.153 1/Ⅱ
CLBU-0.227 1/Ⅱ	0.227	0.5	340	680	7	14
CLBZ-0.227 1/Ⅱ
CLBU-0.307 1/Il	0.307	0.5	460	920	9.5	19
CLBZ-0.307 1/Ⅱ
CLBU-0.400 1/Il	0.400	0.5	600	1200	12.5	25

表l7．U式主油泵外形尺寸表

代号	A	B		h	L	L1		L2	与齿轮箱联接尺寸
									C	C1	D5	d				R	R1
	mm
CLBU-0.100	65	261		165	150	140		140	8	20	18	160h6				100	120
CLBU-0.153	80	267		170	150	150		150	8	22	18	180h6				110	130
CLBU-0.227	95	293		180	170	160		160	8	24	18	200h6				120	140
CLBU-0.307	111	295		190	170	170		170	10	26	18	220h6				130	150
CLBU-0.400	127	300		200	170	185		185	lO	28	18	250h6				150	170
代号	吸油法兰尺寸								出油法兰尺寸								质量
	bl	D1	D3	d1	d3	d5	f1	m	b2	D2	D4	d2	d4	d6	f2	n
	mm																kg
CLBU-0.100	22	100	18	220	180	156	3	8	20	80	18	200	160	160	3	8	60
CLBU-0.153	22	100	18	220	180	156	3	8	20	80	18	200	160	160	3	8	90
CLBU-0.227	22	125	18	250	210	184	3	8	22	100	18	220	180	180	3	8	120
C1BU-0.307	22	125	18	250	210	184	3	8	22	100	18	220	180	180	3	8	150
CLBU-0.400	22	125	18	250	210	184	3	8	22	100	18	220	180	180	3	8	175

表18．直通式主油泵外形尺寸表

代号	A	B		L		L1		L2	与齿轮箱联接尺寸
									C	C1	D5	d				R	Rl
	mm
CLBZ-0.100	65	261		150		265		265	8	20	18	160h6				100	120
CLBZ-0.153	80	267		150		290		290	8	22	18	180h6				110	130
CLBZ-0.227	95	293		170		325		325	8	24	18	200h6				120	140
CLBZ-0.307	11l	295		170		360		360	10	26	18	220h6				130	150
CLBZ-0.400	127	300		170		390		390	10	28	18	250h6				150	170
代号	吸油法兰尺寸								出油法兰尺寸								质量
	b1	D1	D3	d1	d3	d5	fl	m	b2	D2	D4	d2	d4	d6	f2	n
	mm																kg
CLBZ-0.100	22	100	18	220	180	156	3	8	20	80	18	200	160	160	3	8	60
CLBZ-0.153	22	100	18	220	180	156	3	8	20	80	18	200	160	160	3	8	90
CLBZ-0.227	22	125	18	250	210	184	3	8	22	100	18	220	180	180	3	8	120
CLBZ-0.307	22	125	18	250	210	184	3	8	22	100	18	220	180	180	3	8	150
CLBZ-0.400	22	125	18	250	210	184	3	8	22	100	18	220	180	180	3	8	175

温度传感器

高速齿轮箱滑动轴承配WZPK一010(Ptl00，三线制)铠装式铂热电阻，铠装于轴承基体内，每支轴承两支。另配接线盒一台。合同中未指明时，接线盒下端子到操纵台的导线及二次仪表均由用户负责。

速度传感器

公司可为用户代配测齿盘(30或60齿)，测速传感器及安装支架、前置放大器或变送器。

轴振动传感器

公司生产的高速齿轮箱，高低速轴伸端透盖处已预留呈90⁰分布的轴振动传感器安装孔(直径为Ml0X1)，以供用户安装轴振动传感器。

公司可为用户代配本特利3300系列或可与本特利互换的国产TR系列的测振传感器、前置放大器或变送器(包括安装盒)、二次仪表等。

滑动轴承

公司配有各种规格(直径25-350mm)四油楔、可倾瓦、椭圆瓦等径向，推力滑动轴承可供用户选购。

润滑糸统

• 高速齿轮箱应采用压力油强制润滑。
• 除另有规定其油管道设置在箱体内部。-般应在高速齿端设进油口、出油口可在高低速端都有，由用户自由选择。进，回油口法兰尺寸尽可能按本样本选取。配对法兰将随产品-同提供。
• 除另有规定其基本的润滑参数如下：
  油品：ISOVG46透平油
  供油压力：0.15-0.2MPa
  供油温度：40—45℃
  油滤精度：0.02mm
  公司将根据用户选择的齿轮箱型号提供润滑流量。
• 除另有规定，对润滑油站配置的基本要求；油箱存油量应为5-6倍泵流量、润滑系统应配双路过滤器；保险备用油泵和重力油箱；油冷却器、冷却水温度及温度控制继电保护；油压指示及油压过低继电保护和报警系统；温度指示及油温控制继电保护和报警系统。
• 公司根据APl614标准，与配套厂合作，为NGGS系列高速齿轮箱特殊设计的HGZ稀油站，其性能参数如下：

本公司可为用户代配高速齿轮箱润滑与冷却的润滑油站。

表19 HGZ油站性能表

型号		HGZ-63F	HGZ-125F	HGZ-250F	HGZ-400F
公称压力MPa		0.4
公称流量l/min		63	125	250	400
供油温度℃		45±5
油箱容积m3		0.8	1.9	4	6.5
过滤精度mm		0.O1
过滤面积m2		0.O8	0.2l	0.52	0.83
换热面积m2		5×2	7X2	20×2	28×2
冷却水耗量m3/h		7	14	27	44
电加 热器	kW	10	10	20	30
	V	380
电动机	型号	YBll2M-4B3	YBl32S-2B3	YBl32S1—2B3	YBl60L-6B3
	功率 kW	4	4	4	4
	转速 r/min	1450	2900	2900	960

注：油站的外形及外形尺寸需要时可向公司技术中心索取。
