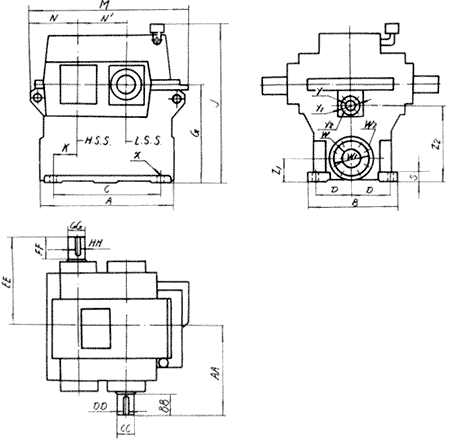

6HS-13HS高速齿轮箱的安装尺寸(铸造箱体)

6HS-13HS高速齿轮箱的安装尺寸(铸造箱体)

6HS-13HS尺寸表
型号 A B C D G J K M N N’ S X Z1 Z2
6HS 430 345 355 145 380 635 76 570 180 150 32 （4）Φ24 100 290
7HS 535 380 455 160 380 675 95 675 200 195 38 （4）Φ26 100 285
8HS 600 420 520 180 510 815 108 735 210 220 38 （4）Φ32 120 410
9HS 670 480 570 200 510 840 114 830 240 250 38 （4）Φ35 120 405
10HS 740 510 635 215 510 865 127 895 255 280 38 （4）Φ42 135 395
11HS 815 560 710 240 585 970 140 970 265 310 38 （4）Φ42 135 470
12HS 900 650 800 280 585 1040 165 1075 345 345 45 （4）Φ42 150 450
13HS 1000 685 900 300 635 1070 184 1180 320 390 45 （4）Φ42 150 500
低速轴外伸尺寸、法兰尺寸、重量、油池容量
型号 AA BB CC DD
（键尺寸）		 W W1 W2 Y Y1 Y2 重量(kg) 油池容量
(公升)
6HS 355 90 60 18×11 76 145 (4)M16 25 75 (4)M12 300 20
7HS 395 90 70 20×12 76 145 (4)M16 25 75 (4)M12 450 28
8HS 435 110 85 22×14 108 180 (8)M16 32 85 (4)M12 600 45
9HS 470 120 95 25×14 108 180 (8)M16 32 85 (4)M12 8lO 50
10HS 510 135 110 28×l6 133 210 (8)M16 38 100 (4)M16 1020 55
11HS 520 135 110 28×16 133 210 (8)M16 38 100 (4)M16 1220 80
12HS 600 170 130 32×18 159 240 (8)M20 57 125 (4)M16 1600 95
13HS 675 205 145 36×20 159 240 (8)M20 57 125 (4)M16 2200 115
高速轴外伸尺寸
型号 传动比 EE FF GG HH
(键尺寸)
6HS 1-3.3 355 90 60 18×11
3.3-3.7 350 85 50 14×9
3.7-4.45 345 75 45 14×9
4.45-5.3 340 70 40 12×8
5.3-6.15 320 50 32 10×8
6.15-7.O 310 45 25 8×7
7HS 1-3.55 395 90 70 20×12
3.55-4.55 380 75 60 18×11
4.55-5.2 375 70 50 14×9
5.2-5.95 360 60 45 14×9
5.95-6.82 360 60 40 12×8
6.82-7.5 355 50 32 10×8
8HS 1-3.5 430 110 85 22×14
3.5-4.2 415 90 70 20×12
4.2-5.4 400 75 60 18×11
5.4-6.15 395 70 50 14×9
6.15-6.85 395 70 45 14×9
6.85-8.O 390 65 40 12×8
9HS 1-3.5 470 120 95 25×14
3.5-4.8 440 90 70 20×12
4.8-6.1 425 75 60 18×11
6.1-6.95 425 75 50 14×9
6.95-7.85 420 70 45 14×9
7.85-8.0 415 65 40 12×8
10HS 1-3.43 510 135 110 28×16
3.43-4.0 495 120 95 25×14
4.0-5.55 465 90 70 20×12
5.55-6.75 440 65 60 18×12
6.75-7.8 440 65 50 14×9
7.8-8.O 430 60 45 14×9
11HS 1-3.1 520 135 110 28×16
3.1-4.5 510 120 95 25×14
4.5-5.45 490 100 85 22×14
5.45-6.4 475 90 70 20×l2
6.4-7.75 470 85 60 18×11
7.75-8.0 465 75 50 14×9
12HS 1-3.65 600 170 130 32×18
3.65-4.45 565 140 110 28×l6
4.45-5.O5 545 120 95 25×14
5.O5-5.9 535 110 85 22×14
5.9-7.65 515 90 70 20×12
7.65-8.0 510 85 60 18×11
13HS 1-3.38 675 200 145 36×20
3.38-4.2 650 180 130 32×18
4.2-5.15 610 140 110 28×16
5.15-6.2 590 120 95 25×14
6.2-8.0 560 90 70 20×12
