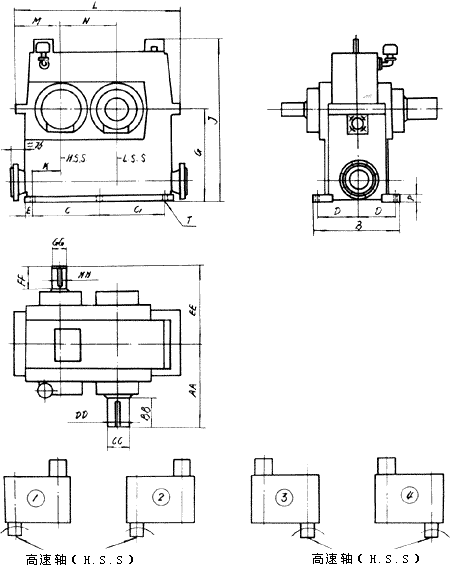

MHS中高速齿轮箱的安装尺寸

MHS中高速齿轮箱的安装尺寸

MHS尺寸表
型号 B C C1 D E G J K L M N P T
65MHS 340 345 - 145 50 360 580 62.5 520 150 160 25 (4)Φ24
75MHS 370 420 - 160 50 390 635 82.5 595 170 190 25 (4)Φ24
85MHS 400 515 - 175 50 435 715 102.5 690 190 230 25 (4)Φ24
95MHS 460 610 - 200 50 500 830 127.5 815 230 265 32 (4)Φ32
105MHS 510 720 - 225 50 540 910 152.5 925 255 310 32 (4)Φ32
115MHS 540 830 - 240 50 585 995 177.5 1035 280 355 32 (4)Φ32
125MHS 640 475 475 280 50 640 1115 202.5 1185 320 405 38 (6)Φ35
135MHS 680 530 530 300 50 700 1215 227.5 1295 345 450 38 (6)Φ35
145MHS 710 585 585 315 50 755 1310 252.5 1405 370 495 38 (6)Φ35
低速轴外伸尺寸、重量、油池容量
型号 AA BB CC DD(罐尺寸) 重量(Kg) 油池容量(公升)
65MHS 295 85 60 18×11 225 15
75MHS 330 105 70 20×12 338 19
85MHS 370 125 85 22×14 540 28
95MHS 440 160 110 28×16 810 42
105MHS 485 180 120 32×l8 1125 57
115MHS 525 200 135 36×20 1485 76
125MHS 615 240 160 40×2 2250 98
135MHS 635 240 160 40×22 2700 132
145MHS 695 275 185 45×25 3465 167
高速轴外伸尺寸
型号 传动比 EE FF GG HH(键尺寸) 型号 传动比 EE FF GG HH(键尺寸)
65MHS 1-3.5 295 85 60 18×11 115MHS 1-2.5 525 200 135 36x20
3.5-4.5 275 65 45 14×9 2.5-4 505 180 120 32×18
4.5-5.5 265 55 40 12×8 4-4.84 485 160 110 28×16
75MHS 1-3 330 105 70 20×l2 4.84-5.5 470 145 95 25×14
3-4.5 310 85 60 18×11 125MHS 1-2 615 240 160 40×22
4.5-5.5 290 65 45 14×9 2-3 595 220 145 36×20
85MHS 1-3.5 370 125 85 22×14 3-4 575 200 135 36×20
3.5-4.5 350 105 70 20×l2 4-4.72 555 180 120 32×18
4.5-5.5 330 85 60 18×11 4.72-5.5 535 160 110 28×16
95MHS 1-2.5 440 160 110 28×l6 135MHS 1-3 635 240 160 40×22
2.5-3 425 145 95 25×14 3-4 615 220 145 36×20
3-4.38 405 125 85 22×14 4-5 595 200 135 36×20
4.38-5.5 385 105 70 20×12 5-5.5 575 180 120 32×18
105MHS 1-3 485 180 120 32×18 145MHS 1-2 695 275 185 45×25
3-4.1 465 160 110 28×l6 2-2.5 675 255 170 45×25
4.1-4.6 450 145 95 25×14 2.5-4 660 240 160 40×22
4.6-5.15 430 125 85 22×14 4-5 640 220 145 36×20
5.15-5.5 410 105 70 20×12 5-5.5 620 200 135 36×20
