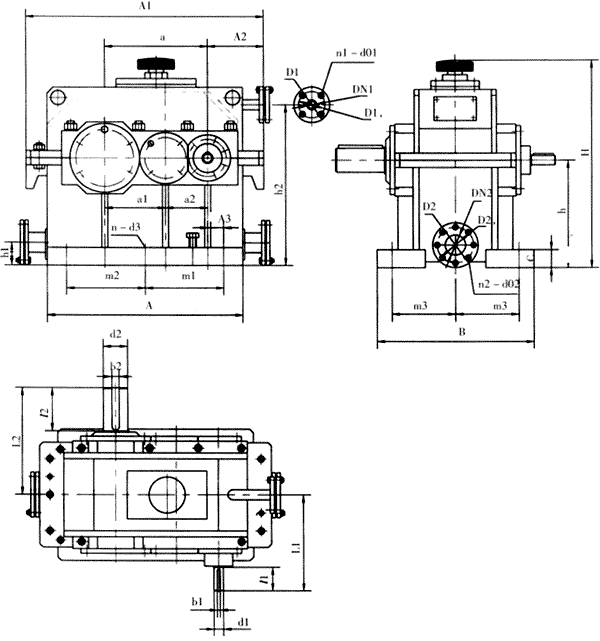

NGSS型高速齿轮箱外形结构及尺寸

双级高速齿轮箱是多行业，用途广泛的齿轮箱，其外形及外形尺寸、轴伸尺寸及联接、进回油位置各不尽同，很难统-。本公司提供NGSS产品供用户初步选择、进行初步设计之用，公司将按用户要求进行非标设计；

NGSS型高速齿轮箱外形结构及尺寸

NGSS中心距范围
192	215	240	272	305	340	385	430
480	545

NGSS延伸型外形结构及尺寸
型号	热处理	齿轮结构	最高转速 r/min	中心距 mm	最大功率 kW
NGSS192-545	渗碳	单斜齿双级	30000	192-545	1500

表13．NGSS双级传动齿轮箱外形尺寸表
规格	长度尺寸mm							宽度mm		高度尺寸mm					地脚螺栓
规格	a2	A	A1	A2	A3	m1	m2	B	m3	h	h1	h2	H	C	n-d3
192	80	385	418	92	43	160	160	2t5	90	125	见注			22	6-Ml2
215	90	425	466	98	45	1801	180	235	100	140				25	6-Ml2
240	100	475	517	106	47；5	200	200	245	105	160				25	6-Ml2
272	112	540	586	126	58	225	225	290	i23	180				32	6-Ml6
305	125	600	648	134	60	250	250	320	137	200				32	6-Ml6
340	140	665	722	148	65	280	280	355	150	225				40	6-M20
385	160	755	816	168	70	310	310	390	167	250				40	6-M20
430	180	830	907	184	80	350	350	450	190	280				40	6-M24
480	200	920	1000	195	75	380	380	500	215	315				50	6-M24
545	225	1030	1128	219	75	420	420	570	245	355				50	6-M24
规格	低速轴伸尺寸mm					进油法兰mm					回油法兰mm					重量
规格	d2	l2	L2	2-b2		DNl	Dl	D1，	n1-d01		DN2	D2	D2，	n2-d0₂		kg
192	22	35	145	见注		17.2	90	60	4-Ml2		33.7	115	85	4-Ml2		53
215	24	40	155			17.2	90	60	4-Ml2		33.7	115	85	4-Ml2		72
240	28	50	175．			21.3	95	65	4-Ml2		42.4	140	100	4-Ml6		100
272	32	60	200			21.3	95	65	4-Ml2		42.4	140	100	4-Ml6		135
305	32	60	215			26.9	105	75	4-Ml2		48,3	150	110	4-Ml6		185
340	38	60	230			26.9	105	75	4-Ml2		48．．3	150	110	4-Ml6		260
385	42	70	260			33.7	115	85	4-Ml2		60.3	165	125	4-Ml6		350
430	48	80	295			33.7	115	85	4-Ml2		60.3	165	125	4-Ml6		480
480	55	90	330			42.4	140	100	4-Ml6		76.1	185	145	4-Ml6		680
545	60	105	375			42	140	100	4-Ml6		76.1	185	145	4-Ml6		950
高速轴伸尺寸mm
规格	I		dl	l1	Ll	2-bl			规格	I		dl	l1	L1	2-bl
192	6.3～8		19	30		见注			340	6.3-8		28	60		见注
	9-12.5		18	30	135					9-l2.5		25	60	225
	14-20		16	30	135					14-20		24	60	225
215	6.3-8		20	40					385	6.3-8		32	65
	9-12.5		19	40	155					9-l2.5		30	65	250
	14-20		18	40	155					14-20		28	65	250
240	6.3-8		22	45					430	6.3-8		38	70
	9-12.5		20	46	170					9-l2.5		35	70	280
	14-20		19	45	t					14-20		32	70	280
272	6.3-8		25	50					480	6.3-8		42	80
	9-l2.5		24	50	190					9-l2.5		40	80	315
	14-20		22	50	190					14-20		38	80	315
305	6.3-8		25	55					545	6.3-8		48	90
	9-12.5		24	55	205					9-l2.5		45	90	350
	14-20		22	55	205					14-20		42	90	350
