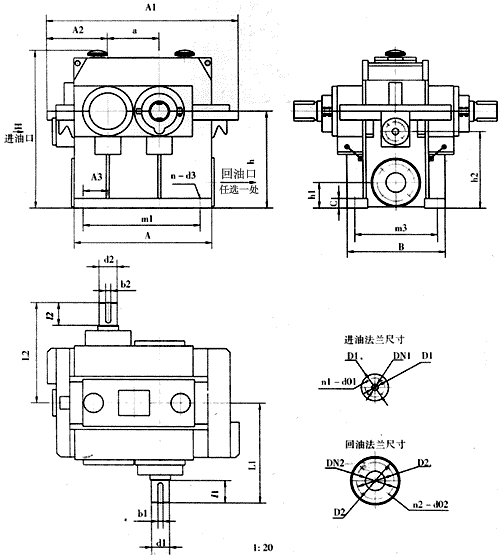

NGGS/NGSD基本型高速齿轮箱外形结构及尺寸
规格 | 长度尺寸 mm | 宽度 mm | 高度尺寸 mm | 地脚螺栓 | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
a | A | A1 | A2 | A3 | ml | m2 | B | m3 | h | h1 | h2 | H | C | n-d3 | ||
150 | 150 | 414 | 549 | 160 | 76 | 355 | 339 | 287 | 380 | 100 | 290 | 599 | 30 | 4-M24 | ||
200 | 200 | 535 | 675 | 200 | 95 | 455 | 380 | 320 | 380 | 100 | 300 | 620 | 35 | 4-M26 | ||
230 | 230 | 600 | 740 | 210 | 108 | 520 | 420 | 360 | 410 | 120 | 310 | 660 | 38 | 4-M32 | ||
250 | 250 | 670 | 830 | 240 | 114 | 570 | 480 | 400 | 510 | 120 | 405 | 840 | 38 | 4-M35 | ||
280 | 280 | 740 | 891 | 255 | 127 | 635 | 510 | 430 | 5lO | 135 | 395 | 840 | 38 | 4-M38 | ||
300 | 300 | 805 | 960 | 265 | 135 | 700 | 560 | 480 | 585 | 135 | 475 | 935 | 38 | 4-M38 | ||
350 | 350 | 905 | 1035 | 300 | 165 | 805 | 650 | 560 | 585 | 150 | 480 | 985 | 45 | 4-M42 | ||
400 | 400 | 1000 | 1180 | 320 | 185 | 900 | 685 | 600 | 600 | 150 | 500 | 1035 | 45 | 4-M42 | ||
规格 | 低速轴伸尺寸 mm | 进油法兰 mm | 回油法兰 mm | 重量 | ||||||||||||
d2 | l2 | L2 | 2-b2 | DNl | Dl | D1, | n1-dO1 | DN2 | D2 | D2, | n2-dO2 | kg | ||||
150 | 60 | 90 | 366 | 16×80 | 27 | 105 | 75 | 4-Ml2 | 76.1 | 185 | 145 | 4-Ml6 | 300 | |||
200 | 70 | 100 | 395 | 20×80 | 26.9 | 105 | 75 | 4-Ml2 | 76.1 | 185 | 145 | 4-Ml6 | 500 | |||
230 | 80 | 110 | 436 | 20×100 | 33.7 | 115 | 85 | 4-Ml2 | 88.9 | 200 | 160 | 8-Ml6 | 600 | |||
250 | 90 | 120 | 470 | 22×110 | 34 | 115 | 85 | 4-Ml2 | 88.9 | 200 | 160 | 8-Ml6 | 900 | |||
280 | 110 | 135 | 5lO | 25×l25 | 42.4 | 140 | lOO | 4-Ml6 | 114 | 220 | 180 | 8-Ml6 | 1100 | |||
300 | 110 | 135 | 520 | 25×125 | 42 | 140 | 100 | 4-Ml6 | 114 | 220 | 180 | 8-Ml6 | 1200 | |||
350 | 120 | 170 | 600 | 28×160 | 48.3 | 166 | 110 | 4-Ml6 | 140 | 250 | 210 | 8-Ml6 | 1650 | |||
400 | 140 | 200 | 675 | 28×180 | 60.3 | 165 | 125 | 4-Ml6 | 168 | 285 | 240 | 8-M20 | 2300 | |||
高速轴伸尺寸 mm | ||||||||||||||||
规格 | I | dl | l1 | Ll | 2-bl | 规格 | I | d1 | l1 | L1 | 2-bl | |||||
150 | 1-3.3 | 60 | 90 | 366 | 16×80 | 280 | 1-3.3 | 95 | 120 | 495 | 22×11O | |||||
3.3-4.5 | 50 | 80 | 356 | 14×70 | 3.3-4.5 | 75 | 110 | 485 | 14×100 | |||||||
4.5-6 | 40 | 70 | 346 | 10×60 | 4.5-6 | 70 | 90 | 465 | 12×80 | |||||||
200 | 1-3.3 | 70 | 90 | 395 | 20×80 | 300 | 1-3.3 | 95 | 120 | 5lO | 22×ll0 | |||||
3.3-4.5 | 55 | 75 | 380 | 14×65 | 3.3-4.5 | 90 | 110 | 490 | 16×100 | |||||||
4.5-6 | 45 | 60 | 365 | 12×50 | 4.5-6 | 85 | 90 | 480 | 18×80 | |||||||
230 | 1-3.3 | 80 | 90 | 415 | 20×80 | 350 | 1-3.3 | 110 | 140 | 565 | 25×l30 | |||||
3.3-4.5 | 70 | 90 | 415 | 14×80 | 3.3-4.5 | 100 | 130 | 555 | 18×120 | |||||||
4.5-6 | 50 | 70 | 395 | 12×60 | 4.5-6 | 95 | 120 | 545 | 22×llO | |||||||
250 | 1-3.3 | 80 | 90 | 430 | 20×80 | 400 | 1-3.3 | 130 | 200 | 675 | 25×180 | |||||
3.3-4.5 | 70 | 80 | 430 | 14×70 | 3.3-4.5 | 120 | 185 | 660 | 12×l70 | |||||||
4.5-6 | 60 | 75 | 415 | 16×65 | 4.5-6 | 110 | 165 | 635 | 22×l55 |

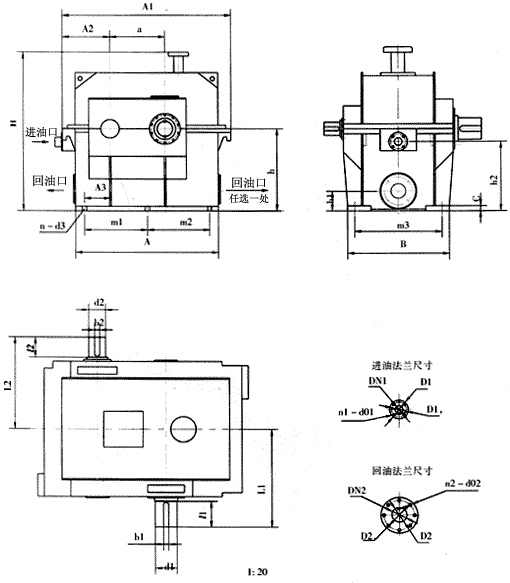

规格 | 长度尺寸 mm | 宽度 mm | 高度尺寸 mm | 地脚螺栓 | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
a | A | Al | A2 | A3 | m1 | m2 | B | m3 | h | hl | h2 | H | C | n-d3 | ||
430 | 430 | 1180 | 1480 | 440 | 240 | 540 | 540 | 900 | 800 | 620 | 160 | 500 | 1365 | 45 | 6-M42 | |
485 | 485 | 4261 | 1595 | 450 | 220 | 520 | 585 | 940 | 840 | 760 | 160 | 620 | 1525 | 45 | 6-M42 | |
530 | 530 | 1380 | 1690 | 490 | 250 | 605 | 605 | 1020 | 920 | 815 | 190 | 675 | 1605 | 45 | 6-M42 | |
560 | 560 | 1465 | 1775 | 510 | 268 | 629 | 664 | 1050 | 950 | 845 | 195 | 700 | 1664 | 45 | 6-M48 | |
580 | 580 | 1520 | 1820 | 5lO | 280 | 660 | 690 | 1070 | 970 | 865 | 195 | 720 | 171l | 50 | 6-M48 | |
600 | 600 | 1540 | 1840 | 530 | 280 | 670 | 700 | 1070 | 970 | 865 | 195 | 720 | 1711 | 50 | 6-M48 | |
630 | 630 | 1640 | 1980 | 550 | 300 | 730 | 745 | 1100 | 1000 | 900 | 195 | 760 | 1785 | 50 | 6-M48 | |
650 | 650 | 1685 | 1995 | 550 | 310 | 755 | 765 | 1100 | 1000 | 915 | 195 | 770 | 1820 | 50 | 6-M48 | |
规格 | 低速轴伸尺 mm | 进油法兰 mm | 回油法兰 mm | 重量 | ||||||||||||
dl | l1 | Ll | 2-bl | DNl | D1 | D1, | n1-d01 | DN2 | D2 | D2, | n2-d02 | kg | ||||
430 | 150 | 210 | 725 | 32×200 | 60 | 165 | 125 | 4-Ml6 | 168 | 285 | 240 | 8-M20 | 2945 | |||
485 | 150 | 175 | 735 | 32×160 | 60 | 165 | 125 | 4-Ml6 | 168 | 285 | 240 | 8-M20 | 3543 | |||
530 | 160 | 240 | 8lO | 40×220 | 76 | 185 | 145 | 4-Ml6 | 219 | 340 | 295 | 8-M20 | 4700 | |||
560 | 160 | 240 | 829 | 40×220 | 76 | 185 | 145 | 4-Ml6 | 219 | 340 | 295 | 8-M20 | 5150 | |||
580 | 200 | 272 | 887 | 40×250 | 76 | 185 | 145 | 4-Ml6 | 219 | 340 | 295 | 8-M20 | 5820 | |||
600 | 200 | 272 | 887 | 40×250 | 88.9 | 200 | 160 | 8-Ml6 | 273 | 395 | 350 | 12-M20 | 6139 | |||
630 | 200 | 280 | 927 | 40×250 | 89 | 200 | 160 | 8-Ml6 | 273 | 395 | 350 | 12-M20 | 6460 | |||
650 | 200 | 290 | 935 | 40×260 | 89 | 200 | 160 | 8-Ml6 | 273 | 395 | 375 | 12-M20 | 7125 | |||
高速轴伸尺寸 mm | ||||||||||||||||
规格 | I | d2 | l2 | L2 | 2-b2 | 规格 | I | d2 | l2 | L2 | 2-b2 | |||||
430 | 1-3.3 | 125 | 150 | 665 | 28×140 | 580 | 1-3.3 | 170 | 250 | 865 | 36×220 | |||||
3.3-4.5 | 115 | 145 | 660 | 24×l35 | 3.3-4,5 | 160 | 230 | 845 | 34×210 | |||||||
4.5-6 | 110 | 140 | 655 | 22×130 | 4.5-6 | 150 | 210 | 825 | 32×200 | |||||||
485 | 1-3.3 | 130 | 155 | 715 | 28×150 | 600 | 1-3.3 | 170 | 250 | 865 | 36×220 | |||||
3.3-4.5 | 120 | 150 | 710 | 24×145 | 3.3-4.5 | 160 | 230 | 840 | 34×210 | |||||||
4.5-6 | 110 | 145 | 705 | 22×140 | 4.5-6 | 150 | 210 | 825 | 32×200 | |||||||
530 | 1-3.3 | 150 | 200 | 770 | 32×190 | 630 | 1-3.3 | 180 | 240 | 887 | 40×220 | |||||
3.3-4.5 | 140 | 200 | 770 | 30×180 | 3.3-4.5 | 170 | 225 | 872 | 38×2lO | |||||||
4.5-6 | 130 | 200 | 770 | 28×l80 | 4.5-6 | 160 | 2lO | 857 | 36×200 | |||||||
560 | 1-3.3 | 160 | 240 | 829 | 32×220 | 650 | 1-3.3 | 190 | 250 | 905 | 40×240 | |||||
3.3-4.5 | 150 | 220 | 809 | 30×200 | 3.3-4.5 | 180 | 240 | 895 | 38×230 | |||||||
4.5-6 | 130 | 200 | 789 | 28×180 | 4.5-6 | 170 | 230 | 885 | 36×220 |
规格 | 长度尺寸mm | 宽度 mm | 高度尺寸 mm | 地脚螺栓 | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
a | A | A1 | A2 | A3 | m1 | m2 | B | m3 | h | h1 | h2 | H | C | n-d3 | ||
670 | 670 | 1770 | 2080 | 590 | 355 | 805 | 805 | 1110 | 990 | 915 | 195 | 770 | 18ll | 50 | 6-M48 | |
700 | 700 | 1770 | 2080 | 500 | 345 | 800 | 800 | 1320 | 1120 | 915 | 195 | 770 | 1880 | 65 | 6-M48 | |
750 | 750 | 193l | 2241 | 605 | 365 | 88l | 880 | 1435 | 1245 | 956 | 195 | 815 | 1971 | 65 | 6-M48 | |
800 | 800 | 2035 | 2347 | 632 | 388 | 619×3 | 1490 | 1300 | 1000 | 195 | 850 | 2040 | 65 | 8-M48 | ||
850 | 850 | 2153 | 2403 | 650 | 440 | 661×3 | 1520 | 1420 | 1078 | 195 | 938 | 218l | 65 | 8-M48 | ||
900 | 900 | 2321 | 252l | 675 | 490 | 717×3 | 1562 | 1462 | 1087 | 200 | 942 | 2199 | 75 | 8-M48 | ||
950 | 950 | 2383 | 2623 | 700 | 494 | 737×3 | 1610 | 15lO | 1100 | 200 | 980 | 2228 | 75 | 8-M48 | ||
1000 | 1000 | 2597 | 2847 | 780 | 555 | 799×3 | 1650 | 1550 | 1175 | 200 | 1030 | 2375 | 80 | 8-M48 | ||
规格 | 低速轴伸尺寸 mm | 进油法兰 mm | 回油法兰 mm | 重量 | ||||||||||||
d1 | l1 | L1 | 2-bl | DNl | D1 | D1, | n1-d01 | DN2 | D2 | D2, | n2-d02 | kg | ||||
670 | 200 | 270 | 925 | 40×250 | 114 | 220 | 180 | 8-Ml6 | 273 | 395 | 350 | 12-M20 | 8360 | |||
700 | 225 | 300 | 1000 | 45×280 | 114 | 220 | 180 | 8-Ml6 | 273 | 395 | 350 | 12-M20 | 9506 | |||
750 | 235 | 375 | 1145 | 50×360 | 114 | 220 | 180 | 8-Ml6 | 273 | 395 | 350 | 12-M20 | 11564 | |||
800 | 250 | 400 | 1189 | 50×280 | 140 | 250 | 150 | 6-Ml6 | 324 | 445 | 400 | 12-M20 | 14504 | |||
850 | 250 | 400 | 1214 | 50×280 | 140 | 250 | 150 | 6-Ml6 | 324 | 445 | 400 | 12-M20 | 15484 | |||
900 | 275 | 425 | 1280 | 56×415 | 140 | 250 | 150 | 6-Ml6 | 324 | 445 | 400 | 12-M20 | 16464 | |||
950 | 275 | 425 | 1305 | 56×415 | 168 | 285 | 210 | 8-M20 | 355 | 505 | 460 | 16-M20 | 18522 | |||
1000 | 300 | 450 | 1340 | 63×390 | 168 | 285 | 210 | 8-M20 | 355 | 505 | 460 | 16-M20 | 22540 | |||
高速轴伸尺寸 mm | ||||||||||||||||
规格 | I | d2 | l2 | L2 | 2-b2 | 规格 | I | d2 | l2 | L2 | 2-b2 | |||||
670 | 1-3.3 | 190 | 250 | 905 | 40×220 | 850 | 1-3.3 | 235 | 300 | 1114 | 45×290 | |||||
3.3-4.5 | 180 | 250 | 905 | 38×220 | 3.3-4.5 | 225 | 290 | 1104 | 42×280 | |||||||
4.5-6 | 170 | 240 | 890 | 32×220 | 4.5-6 | 210 | 280 | 1094 | 40×270 | |||||||
700 | 1-3.3 | 195 | 270 | 970 | 40×250 | 900 | 1-3.3 | 235 | 375 | 1186 | 45×300 | |||||
3.3-4.5 | 185 | 270 | 970 | 40×250 | 3.3-4.5 | 230 | 335 | 1146 | 43×300 | |||||||
4.5-6 | 175 | 260 | 960 | 38×250 | 4.5-6 | 220 | 300 | 111l | 42×290 | |||||||
750 | 1-3.3 | 200 | 275 | 1045 | 40×250 | 950 | 1-3.3 | 235 | 375 | 1230 | 45×300 | |||||
3.3-4.5 | 200 | 275 | 1045 | 40×250 | 3.3-4.5 | 230 | 350 | 1205 | 43×340 | |||||||
4.5-6 | 195 | 270 | 1040 | 40×250 | 4.5-6 | 225 | 300 | 1155 | 42×290 | |||||||
800 | 1-3.3 | 225 | 300 | 1089 | 45×290 | 1000 | 1-3.3 | 245 | 400 | 1290 | 50×390 | |||||
3.3-4.5 | 210 | 290 | 1079 | 42×280 | 3.3-4.5 | 250 | 360 | 1250 | 43×350 | |||||||
4.5-6 | 200 | 280 | 1069 | 40×270 | 4.5-6 | 235 | 315 | 1205 | 45×300 |
