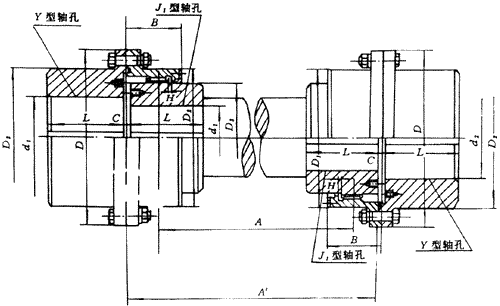

GⅡCLZ1-13型鼓形齿联轴器

表6 GⅡCLZ1-13型鼓形齿联轴器

型号	公称 扭矩 Tn (N.m)	许用 转速 [n] (r/min)	轴孔 直径 d1 d2	轴孔长度		D	D1	D2	D3	C	H	B	B1	转动 惯量 (kg.m2)	润滑脂 用量 (ml)	重量 (kg)
				Y	Jl
				L
GⅡCLZ1	355	4000	16,l8,l9 20,22,24 25,28 30,32,35,(38) (40,42,45,48,50)	42 52 62 82 112	38 44 60 84	103	7l	7l	50	8		38		0.016 0.015 0.016 0.020	3l	3.5 3.3 3.5 4.1
GⅡCLZ2	630	4000	16,18,l9,20,22,24 25,28 30,32,35,38 40,42,45,(48,50,55,56) (60)	52 62 82 112 142	38 44 60 84 107	115	83	83	60	8		44		0.027 0.025 0.028 0.032 0.032	42	5.3 4.8 5.7 7.2 7.2
GⅡCLZ3	1000	4000	22,24 25,28 30,32,85,38 40,42,45,48,50,55,56 (60,63,65,70,71)	52 62 82 112 142	38 60 84 107	127	95	95	75	8		45		0.036 0.044 0.044 0.053 0.053	42	3.8 7.8 7.6 9.8 9.8
GⅡCLZ4	1600	4000	38 40,42,45,48,50,55,56 60,63,65,(70,71,75) (80)	82 112 142 172	60 84 107 132	149	116	116	90	8	2	49		0.085 0.102 0.156 0.156	53	10.5 13.5 16.5 16.5
GⅡCLZ5	2800	4000	38 40,42,45,48,50,55 60,63,65,70,71,75 (80,85,90)	82 112 142 172	60 84 107 132	167	134	134	105	10	2.5	54		0.017 0.176 0.207 0.207	77	17.4 18.1 23.1 23.l
GⅡCLZ6	4500	4000	45,48,50,55,56 60,63,65,70,71,75 80,85,90,(95) (100,105*)	112 142 172 212	84 107 132 167	187	153	153	125	10	2.5	55		0.300 0.300 0.356 0.417	91	21.3 23.1 29.3 85.4
GⅡCLZ7	6300	3750	50,55,56 60,63,65,70,71,75 80,85,90,95 100,105*,(110*), (115*)	112 142 172 212	84 107 132 167	204	170	170	140	10	2.5	59		0.458 0.534 0.628 0.759	108	29.6 36.3 43.8 54.3
GⅡCLZ8	9000	3300	55,56 60,63,65,70,71,75 80,85,90,95 100,110,115*,l20,125*)	112 142 172 212	84 107 132 167	230	186	186	155	12	3	7l		0.734 0.860 0.996 1.187	16l	87.8 46.1 54.9 67.4
GⅡCLZ9	14000	3000	60,68,65,70,71,75 80,85,90,95 100,110,l20,125* (130,135*,(140*,l50*)	142 172 212 252	107 132 167 202	256	212	212	180	12	8	73		1.43 1.66 1.997 2.3	184	60 71.8 88 104.4
GⅡCLZ10	20000	2650	65,70,71,75 80,85,90,95 100,110,l20,125* 180,140,150	142 172 212 252	107 132 167 202	287	239	239	239	14	3.5	82		2.32 2.69 3.2l 3.739	276	76.1 91.1 111.5 133.5
GⅡCLZ11	31500	2350	110,l20,l25* 130,140,l50 160,l70,l75*	212 252 302	167 202 242	325	250	276	276	14	3.5	85		4.89 5.64 6.5	322	137 162.4 198
GⅡCLZ12	45000	2100	130,140,150 160,170,l80 190,200	252 302 352	202 242 282	362	286	313	313	16	4	95		9.56 11.05 12.37	404	212.8 268 290
GⅡCLZ13	63000	1850	150 100,l70,l80,l85* 190,200,220,225*	252 302 352	202 242 282	412	322	350	350	18	4.5	104		15.72 18.14 25.36	585	272.8 320 370

注：
1. 括号内的轴孔直径仅适用d₁。
2. 带*号的轴孔直径在设计中尽量不用。
3. 联轴器重量和转动惯量没有考虑中间的值。
4. 中间轴的重量不得大于根据公称扭矩计算而得到的齿节圆啮合处圆周力的2%。
