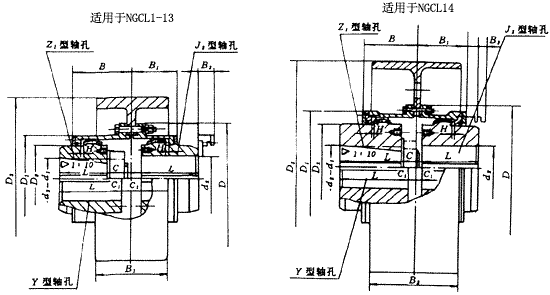

NGCL1-14型鼓形齿联轴器

表4 NGCL1-14型鼓形齿联轴器

型号	公称 扭矩 Tn (N.m)	许用 转速 [n] (r/minn)	轴孔直经		轴孔长度		D	Dl	D2	C	C1	H	B	Bl	B2	D3	B3	转动 惯量 (kg.m2)	干油 用量 （m1)	重量 (kg)
			dZ	d1 d2	Y	J1Z1
					L
NGCL1	355	4000	20～35	20,22.24 25.28 20,32,35	52 62 82	38 44 60	103	71	50	30	8	2	56	42	38	160	68	0.07 0.07 0.071	5l	7 7.3 8
NGCL2	630	4000	25～45	25,28 30,32,35,38 40,42.45	62 60 84	44 60 84	115	83	60	36	8	2	68	48	42	160	68	0.074 0.08 0.088	70	9 9.7 11
NGCL3	1000	3800	30～55	28 30,32,35,38 40,42,45,48,50,55	32 82 112	44 60 84	127	95	75	4l	8	2	70	49	42	200	85	0.181 0.184 0.187	107	14.16 15.2 17
NGCL4	1600	3800	40～65	38 4042,45,48,50,55,56 60,63,65	82 112 142	60 84 107	149	116	90	4l	8	2	74	53	42	200	85	0.225 0.237 0.246	137	18.6 21.4 23.8
NGCL5	2800	3000	45～75	40,42,45,48,50,55,56 60,63,65,70,71,75	112 142	84 107	167	134	105	48	8	2.5	84	58	42	250	105	0.58 0.609	201	31.8 34.4
NGCL6	4500	3000	50-90	45,48,50,55,56 60,63,65,70,71,75 80,85,90	112 142 172	84 107 132	187	153	125	49	9	2.5	85	59	42	250	105	0.714 0.754 0.759	238	37.2 38.5 47.6
NGCL7	6300	2400	60-100	50,55,56 60,63,65,70,71,75 80,85,90,95 100	112 142 172 212	84 107 132 167	204	170	140	53	9	2.5	93	63	42	315 (300)	132	1.17 1.234 1.299 1.388	298	48.8 55.2 61.8 71.1
NCCL8	9000	1900	70-ll0	55,56 60,63,65,70,71,75 80,85,90,95 100,110	112 142 172 212	84 107 132 167	230	186	155	64	12	3	112	77	47	400	168	3.74 3.841 3.93 4.072	465	80.7 90 96.5 108
NGCL9	1400	1500	80-130	60,63,65,70,71,75 80,85,90,95 100,ll0,l20,I25 130	142 172 212 252	107 132 167 202	256	212	180	7l	13	3	119	80	47	500	210	9.427 9.605 9.847 10.109	56l	128 138 151 167
NGCL10	20000	1200	80-l50	65,70,71,75 80,85,90,95 100,110，l20,125 130,140,l50	142 172 212 252	107 132 167 202	287	239	200	65	15	3.5	120	90	47	630 (600)	265	28.238 28.509 28.879 29.248	734	176 190 209 237
NGCL11	31500	1050	100-l70	70,761,75 80,85,90,95 100,110,120,125 130,l40,l50 160.170	142 172 212 252 302	107 132 167 202 242	325	276	235	77	16	3.5	134	94	47	710 (700)	298	44.309 44.825 45.53 46.235 47.08	956	257 275 300 326 357
NGCL12	45000	1050	100-200	75 80,85,90,95 100,110,120,125 130,140,l50 160,170,180 190,200	142 172 212 252 302 352	107 132 167 202 242 282	362	313	270	94	17	4	164	104	49	710 (700)	298	47.88 48.29 49.52 50.25 52.22 53.69	1320	306 317 35l 384 425 464
NGCL13	63000	950	150-220	150 160,170,l80 190,200220	252 302 352	202 242 282	412	350	300	88	18	4.5	165	113	49	800	335	82.7 54.7 86.67	1600	490 544 596
NGCL14	100000	950	170-220	170,l80 190,200,220 240,250	302 352 410	242 282 330	432	420	335	92	20	5.5	209	157	63	800	335	99.1 102.2 105.9	3500	670 736 85

注：
• 联轴器孔组合有Z₁:J₁、Y:Y、J₁:J₁、Y:J₁；
• B₂为更换密封所需尺寸；
• 带括号尺寸在新设计中尽量不选用。
