联轴器许用角向补偿量和径向补偿量的规定

1、当两轴线间无角向位移时，联轴器的许用径向补偿△Y如图9所示，GICL联轴器和GⅡCL型联轴器按下表的规定。

表 9

联轴器型号	GICL1	GICL2	GICL3	GICL4	GICL5	GICL6	GICL7	GICl8	GICL9	GICL10
许用径向补偿量△Y	1.96	2.36	2.75	3.27	3.8	4.3	4.7	5.24	5.63	6.8l
联轴器型号	GICLll	GICL12	GICL13	GICL14	GICL15	GICL16	GICL17	GICLl8	GICLl9	GICL20
许用径向补偿量△Y	7.46	8.77	10.08	11.15	ll.36	13.3	13.87	14.53	15.71	16.49
联轴器型号	GICL2l	GICL22	GICL23	GICL24	GICL25	GICL26	GICL27	GICL28	GICL29	GICL30
许用径向补偿量△Y	17.02	17.28	18.06	18.6	19.4	19.9	19.92	21.2	21.1	21.7
联轴器型号	GⅡCLl	GⅡCL2	GⅡCLl3	GⅡCL4	GⅡCL5	GⅡCL6	GⅡCL7	GⅡCL8	GⅡCL9	GⅡCL10
许用径向补偿量△Y	1.0	1.0	1.1	1.2	1.4	1.4	1.5	1.7	1.8	2.0
联轴器型号	GⅡCL11	GⅡCL12	GⅡCL13	GⅡCLl4	GⅡCL15	GⅡCL16	GⅡCL17	GⅡCL18	GⅡCLl9	GⅡCL20
许用径向补偿量△Y	2.1	2.3	2.6	4.5	4.8	5.3	5.4	5.8	6	6.4
联轴器型号	GⅡCL21	GⅡCL22	GⅡCL23	GⅡCL24	GⅡCL25
许用径向补偿量△Y	6.6	6.8	8.O	8.4	8.5

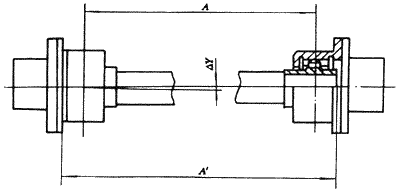

2、GICLZ型，GIICLZ型联轴器的许用径向补偿量见图l0。(不考虑轴线间角向位移时)。

许用径向补偿量△Y按下式计算：

△Y＝A·tg△α＝A·tgl°30′＝0.0262A；

A——中间轴两端联接的外齿轴套中心间的距离 mm；

A＝A′－1.5L mm；A′——中间轴长度 mm；

L——外齿轴套轴孔长度 mm。

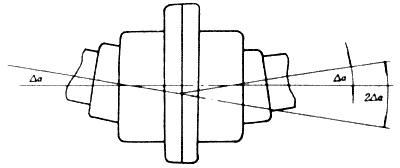

3、当两轴线无径向位移时，外齿轴套轴线与内齿圈轴线的许用角向补偿量和两轴线的最大角向补偿量如图11所。其规定值按表10。

表 10

联轴器型号	许用角向补偿量
	△α	3°
GICL,GICLZ,GⅡCL,GⅡCLZ	1°30′	3°

4、已知两轴线实际角向位移和径向位移如图l2。

其角向补偿量按下式计算

Φ₁＝tg^-1（δ/L）；△α＝Φ₁＋θ/2；δ——主从动员间实际径向对中偏差 mm；

L——两外齿轴套齿中心距离mm；GICL型为A；CⅡCL型近似取为1.3B；NGCL型近似取为B₃；CIClZ及CⅡCLZ型为A。

Φ₁——它从动轴径向对中偏差引起的角向补偿量。

θ——主从动轴间实际角度偏差。

△α——内外齿间实际角度偏差，用以接图8查扭矩修正系数K₁。
