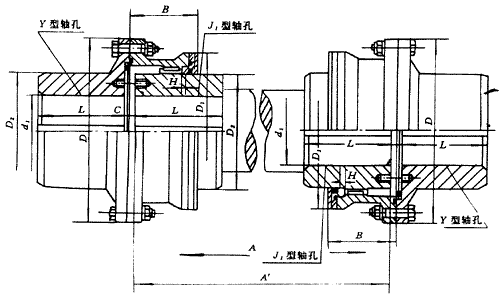

GⅡCLZl4～GⅡCLZ25型鼓型齿式联轴器

表7 GⅡCLZl4～GⅡCLZ25型鼓型齿式联轴器

型号	公称 扭矩 Tn (N.m)	许用 转速 [n] (r/min)	轴孔直径 d1 d2	轴孔长度		D	D1	D2	C	H	B	B1	转动 惯量 (kg.m2)	润滑 脂用 量 (m1)	重量 (kg)
				Y	Jl
				L
GⅡCLZ14	100000	1650	170,180,185* 190,200,220 240,250	302 352 410	242 282 330	462	420	335	22	5.5	148	63	27.6 30.7 34.4	1600	380 438 509
GⅡCLZ15	160000	1500	190,200,220 240,250,260 280,285*	352 410 470	282 330 380	512	470	380	22	5.5	158	63	49.7 55.9 62.3	2100	566 650 740
GⅡCLZ16	224000	1300	220 240,250,260 280,300,320	252 4lO 470	282 330 380	580	522	430	28	7	177	67	84.8 94.9 105.4	2500	75l 857 974
GⅡCLZ17	315000	1200	250,260 280,290*300,320 340,360,365*	4lO 470 550	282 330 380	644	582	490	28	7	182	67	155.3 173 198	2700	1110 1255 1465
GⅡCLZ18	450000	1050	280,295*，300,320 340,360,380 400	470 550 650	380 450 540	726	658	540	28	8	215	75	278 315 352	3900	1580 1830 2160
GⅡCLZ19	630000	950	300,320 340,350*，360,380,390* 400,420,440,450,460 470*	470 550 650	380 450 540	818	748	630	32	9	220	75	490 558 645	5000	2115 2457 2892
GⅡCLZ20	900000	800	360,380,390* 400,420,440,450,460 480,500 530,540,	550 650 800	450 540 680	928	838	720	32	10.5	235	75	960 1109 1840	6200	3228 3793 4680
GⅡCLZ21	1250000	750	400,420,440,450,460 480,500 530,560,600	650 800	540 680	1022	928	8lO	40	11.5	245	75	1740 2111	7000	4780 5905
GⅡCLZ22	1600000	650	450,460,480,500 530,560,600,680 670,680*	650 800	540 680	1134	1036	915	40	13	255	75	2805 3409	8700	6069 7504
GⅡCLZ23	2240000	600	500,530,560,600,630 670,710,750,770*	80	680 800	1282	1178	1030	50	14.5	290	80	5663 6555	15000	9633 11133
GⅡCLZ24	3150000	550	560,600,630 670,710,750,800 850,880*	80	680 800 900	1428	1322	1175	50	16.5	305	80	9322 1073l 11905	18000	12460 14465 16llO
GⅡCLZ25	400000	460	670,710,750,800 850,900,950,1000,1040*		900 1000	1644	1538	1390	50	19	310	80	22858 25159	23000	22278 24700

注：
1. 带*号的轴孔直径在设计中尽量不用。
2. 联轴器重量和转动惯量没有考虑中间的值。
3. 中间轴的重量不得大于根据公称扭矩计算而得到的齿节圆啮合处圆周力的2%。
