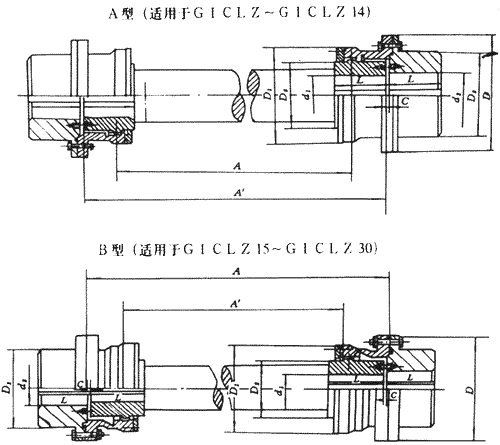

GICLZ1-30型鼓形齿联轴器

表5 GICLZ1-30型鼓形齿联轴器 JB/ZQ 4223-86

型号	公称 扭矩 Tn (N.m)	许用 转速 [n] (r/min)	轴孔 直径 d1 d2	轴孔长度	D	D1	D2	D3	C	转动 惯量 (kg.m2)	重量 (kg)
				Y
				L
			mm
GlCLZ1	630	4000	16,18，l9 20,22,24 28,28 30,32,35,38 40*，42*，45*，48*，50*	42 52 62 82 112	125	95	60	80	20 10 2.5	0.0084	5.4
GlCLZ2	1120		25,28 30,32,35,38 40*，42*，45*，48*，50*，55*,56* 60*	62 82 112 142	144	120	75	95	10.5 2.5	0.018	9.2
GICLZ3	2240		30,32,35,38 40,42,45,48,50,55,56 60,65*，65*，70*	82 112 142	174	140	95	115	3	0.0427	16.4
GICLZ4	3550	3600	32,35,38 40,42,45,48,50,55,56 60,63,65,70,71,75* 80*	82 112 142 172	196	165	115	130	14 3	0.076	22.7
GICLZ5	5000	3300	40,42,45,48,50,55,56 60,63,65,70,71,75 80,85*，90*	112 142 172	224	183	130	150	3	o.0149	36.2
GICLZ6	7100	3000	48,50,55,56 60,63,65,70,71,75 80,85,90,95* 100*	112 142 172 212	24l	200	145	170	6 4	0.24	46.2
GICLZ7	10000	2680	60,63,65,70,71,75 80,85,90,95 100,110*，l20*	142 172 212	260	230	160	195	4	0.43	68.4
GICLZ8	14000	2500	65,70,71,75 80,85,90.95 100,110,120，l25* 130	142 172 212 252	282	245	175	210	5	0.6l	81.1
GICLZ9	18000	2350	70,71,75 80,85,90,95 100,110,120,125 130*,140*	142 172 212 252	314	270	200	225	10 5	0.94	100.1
GICLZ10	31500	2150	80,85,90,95 100,110,120,125 130,140，l50* 160*	172 212 252 302	346	300	220	250	5	1.67	147.1
GICLZ11	40000	1880	100,110,120,125 130，l40，l50 160,170*,l80*	212 252 302	380	330	260	285	6	2.98	206.3
GICLZ12	56000	1680	120,125 130,140,l50 160，l70,l80 190*,200*	212 252 302 352	442	380	290	325	6	5.3l	284.5
GICLZ13	80000	1530	140,l50 160,l70,180 190,200,220 240*，250*	252 302 352	482	420	320	360	7	9.16	402.0
GICLZ14	112000	1300	160，l70，l80 190,200,220 240*，250*	302 352 410	520	465	360	410	8	15.92	582.2
GICLZ15	160000	1180	190,200,220 240,250,260* 280*	352 410 470	580	510	400	450	10	25.78	778.2
GICLZ16	250000	1000	200,220 240,250,260 280.300,320	352 410 470	680	595	465	500	10	46.89	1071.0
GICLZ17	280000	980	200 240,250,260 280,300.320*	352 410 470	720	645	495	530	10	60.59	1210.0
GICLZ18	355000	9000	240,250,260 280,300,320 340*	410 470 550	775	675	520	540	10	81.75	1475.0
GICLZ19	450000	830	260 280,300,320 340,360*	410 470 550	815	715	560	580	10	101.57	1603.0
GICLZ20	50000	790	300,320 340,360,380*	470 550	855	755	585	600	13	140.03	2033.0
GICLZ21	630000	750	300,320 340,360,380 400*	470 550 650	915	795	620	640	13	183.49	2385.0
GICLZ22	710000	720	340,360,380 400,420*	550 650	690	840	665	680	13	235.04	2452.0
GICLZ23	800000	680	360,380 400,420,450*	550 650	1010	890	7lO	720	13	323.16	3332.0
GICLZ24	1000,000	650	380 400,420,450,480*	550 650	1050	925	730	760	15	387.97	3639.0
GICLZ25	1120,000	610	400,420,450,480,500*	650	1120	970	770	800	15	485.96	4073.0
GICLZ26	1250,O00	580	420,450,480.500 530*	650 800	1160	990	800	850	15	573.64	4527.0
GICLZ27	1400,000	560	450,480,500 530,560*	650 800	1210	1060	850	900	15	789.74	5485.0
GICLZ28	1600,000	540	480,500 530,560,600*	650 800	1250	1080	890	960	20	960.26	6050.0
GICLZ29	2240,000	520	500 530,560,600,630*	650 800	1340	1200	960	1010	20	1268.98	7090,0
GICLZ30	2800,000	500	530,560,600,630 670*	800 950	1390	1240	1005	1070	20	1822.02	9264.0

注：
• 联轴器重量和转动惯量没有考虑中间车轴。
• 中间轴的重量不得大于根据公称扭矩计算而得的齿节圆啮合处圆周力的2%。
