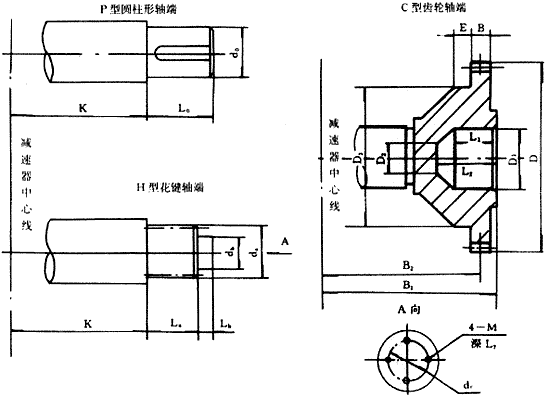

起重机齿轮箱输出轴端尺寸

表18
名义中心距 a₁	K	P型		C型											H型
名义中心距 a₁	K	D₀ r₆	L₀	m×z	D	D₁ (H₇)	D₂	D₃	B₁	B₂	B	E	L₁	L₂	m×z	d_a (h₁₁)	L_a	d_c	M	D_b (K₆)	L_b	L₇
140	155	65	105												3×20	63	35	32	8	50	30	16
170	165	75	140	3×56	174	90	40	135	279.5	253	25	25	45	60	3×24	75	40	48	8	65	35	16
200	195	95	170	4×56	232	120	40	170	339.5	308	35	25	50	75	5×18	95	50	60	8	80	40	16
236	225	110	210	4×56	232	120	40	170	339.5	308	35	25	50	75	5×21	ll0	55	70	10	l00	45	20
280	250	130	200	6×56	348	170	45	260	402	370	40	32	76	l00	5×25	130	70	85	i0	115	50	20
335	280	1411	250	6×56	348	170	45	2j60	429	397	40	32	76	100	5×27	140	75	95	12	125	55	25
370	3l0	170	300	7×56	406	180	50	260	450	419	50	32	76	100	5×33	170	75	100	12	140	55	25
400	340	180	300	8×54	448	200	105	260	482	442	50	32	78	100	5×35	180	85	120	12	160	60	25
450	375	210	350	10×48	500	200	105	280	570	505	60	35	78	100	5×4l	2l0	95	140	12	180	60	25
500	410	240	410	10×58	600	250	110	320	650	575	70	40	80	105	8×29	240	105	160	12	190	65	25
560	460	260	410	10×58	600	250	100	320	650	575	70	40	80	105	8×31	256	120	180	16	220	65	32
630	495	300	470												8×36	296	135	200	16	250	65	32
7l0	565	320	550												8×39	320	150	220	20	280	75	40
800	645	360	550												8×44	360	170	250	20	320	80	40

注：键槽按GB1095-79
