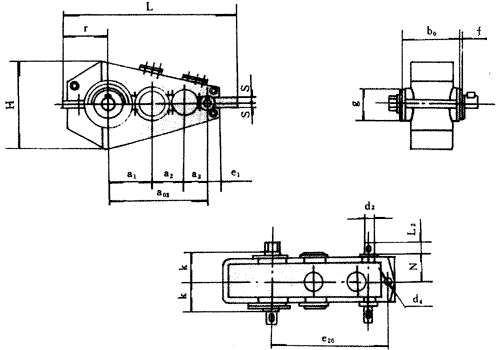

QJY3/QJYA3起重机齿轮箱外形及安装尺寸

表10
名义中心距 a₁	a₂	a₃	i=22.4～71		i=80～100		L	H	N	K	b₀-0.5	f+0.1	g h9	d₄	e₂₀	S	r	e₁	重量 kg
名义中心距 a₁	a₂	a₃	d₂r₆	L₂	d₂r₆	L₂	L	H	N	K	b₀-0.5	f+0.1	g h9	d₄	e₂₀	S	r	e₁	重量 kg
170	118	85	25	42	20	36	730	410	140	165	255	18	220	22	495	22	202	85	150
200	140	100	32	58	22	36	832	455	180	195	275	20	250	26	570	27	232	95	230
236	170	118	38	58	28	60	976	518	210	225	320	20	270	26	675	27	272	115	370
280	200	140	48	82	38	80	1164	584	235	250	370	25	320	33	790	32	314	120	600
			i=20～56		i=63～100
			d₂r₆	L₂	d₂r₆	L₂
335	236	170	55	82	42	82	1360	735	260	280	420	25	350	39	945	37	375	142	870
370	260	185	60	105	48	82	1495	804	280	310	480	25	400	39	1030	37	410	150	1080
400	280	200	65	105	55	90	1602	867	3lO	340	530	30	400	45	1100	37	447	155	1500
450	320	225	70	105	60	105	180l	990	350	375	580	30	480	45	1240	42	506	175	1950
500	360	250	80	130	65	105	1990	1130	370	4lO	650	40	530	52	1380	42	554	200	2750
560	400	280	95	170	75	120	2260	1270	390	460	700	40	580	52	1575	47	626	235	3850
630	450	320	110	180	85	130	2540	1380	440	495	770	40	600	62	1775	47	704	255	5400
710	500	360	120	210	90	170	2840	1540	520	565	875	50	650	62	1995	55	78l	295	7400
800	560	400	140	250	100	180	3190	1780	575	645	1020	60	770	70	2230	55	880	335	10300
