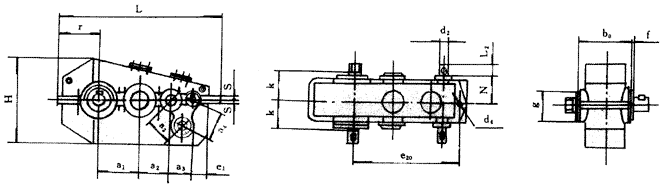

QJY34/QJYA34起重机齿轮箱外形及安装尺寸

表12
名义中心距 a₁	a₂	a₃	a₄	a	i=100～140		i=160～280		i=315～400		L	H	N	K	b₀-0.5	f+0.1	g h9	d₄	e₂₀	S	r	e₁	重量 kg
名义中心距 a₁	a₂	a₃	a₄	a	d₂r₆	L₂	d₂r₆	L₂	d₂r₆	L₂	L	H	N	K	b₀-0.5	f+0.1	g h9	d₄	e₂₀	S	r	e₁	重量 kg
170	118	85	63	436	20	35	20	35	J6	30	730	420	140	165	255	18	220	22	485	22	202	85	175
200	140	100	70	510	22	35	22	35	20	35	832	440	180	195	275	20	250	26	570	27	232	95	270
236	170	118	90	614	25	40	25	40	22	35	976	500	210	225	320	20	270	26	665	27	272	103	400
280	200	140	100	720	28	50	28	50	25	40	1164	562	235	250	370	25	320	33	790	32	314	115	620
335	236	170	118	859	35	60	28	50	25	40	1360	710	260	280	420	25	350	39	935	37	375	135	900
370	260	185	130	945	38	70	35	60	28	50	1495	770	280	310	480	25	400	39	1030	37	410	150	1130
400	280	200	140	1020	42	70	38	70	35	60	1602	836	3lO	340	530	30	400	45	l100	37	447	155	1570
450	320	225	160	1155	48	80	42	70	38	70	1801	980	350	375	580	30	480	45	1230	42	506	175	2030
					i=100～160		i=200～250		i=280～400
					d₂r₆	L₂	d₂r₆	L₂	d₂r₆	L₂
500	360	250	180	1290	48	80	42	70	38	70	1990	1060	370	410	650	40	530	52	1370	42	554	190	2850
560	400	280	200	1440	60	105	55	90	48	80	2260	1240	390	460	700	40	580	52	1550	47	626	225	3950
630	450	320	225	1625	65	105	60	105	48	80	2540	1370	440	495	770	40	600	62	1750	47	704	240	5500
710	500	360	250	1820	75	120	65	105	55	90	2840	1530	520	565	875	50	650	62	l950	35	78	260	7600
800	560	400	280	2040	80	140	70	120	65	105	3190	1760	575	645	1020	60	770	70	2200	55	880	280	10500
