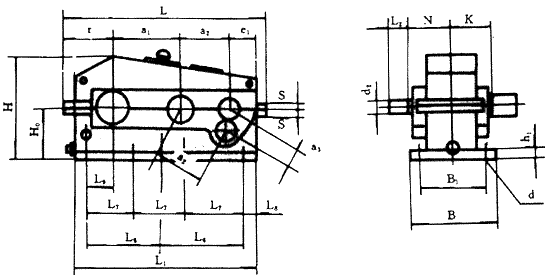

QJYD23起重机齿轮箱外形及安装尺寸

表15
名义中心距 a₁	a₂	a₃	a₀₃	i=22.4～71		i=80～100		L	H	K	S	r	e₁	N	H₀	L₁	B	h₁	B₁	L₆	L₇	L₈	L₉	d	重量 kg
名义中心距 a₁	a₂	a₃	a₀₃	d₂r₆	L₂	d₂r₆	L₂	L	H	K	S	r	e₁	N	H₀	L₁	B	h₁	B₁	L₆	L₇	L₈	L₉	d	重量 kg
170	118	85	373	25	42	20	36	655	420	165	22	202	127	140	205	580	300	32	250	245	-	45	120	M16	141
200	140	100	440	32	58	22	36	714	445	195	27	232	117.5	180	225	665	355	40	300	280	-	52.5	155	M20	260
236	170	118	524	38	58	28	60	890	500	225	27	272	182	210	250	830	405	40	350	350	-	65	177	M20	406
280	200	140	620	48	82	38	80	978	562	250	32	314	145	235	315	920	500	50	430	380	-	80	205	M24	640
				i=20～56		i=63～100
				d₂r₆	L₂	d₂r₆	L₂
335	236	170	741	55	82	42	82	1225	7lO	280	37	375	211.5	260	355	1090	550	63	505	450	-	95	212.5	M30	959
370	260	185	815	60	105	48	82	1350	770	310	37	410	228.5	280	400	1187	610	63	540	493.5	-	100	228.5	M30	1169
400	280	200	880	65	105	55	90	1404	836	340	37	447	215	3lO	450	1280	690	80	590	520	-	120	265	M36	1645
450	320	225	995	70	105	60	105	1582	980	375	42	506	240	350	500	1450	750	80	650	-	400	125	315	M36	2328
500	360	250	1110	80	130	65	105	1748	1060	4lO	42	554	260	370	560	1600	830	100	7lO	-	440	140	340	M42	3230
560	400	280	1240	95	170	75	120	1942	1240	460	47	626	265	390	630	1760	910	100	790	-	490	145	390	M42	4370
630	450	320	1400	110	180	85	130	2178	1370	495	47	704	295	440	710	1980	1030	125	890	-	540	180	425	M48	6080
710	500	360	1570	120	210	90	170	2430	1530	565	55	781	335	520	800	2220	1100	125	950	-	610	195	480	M48	8360
800	560	400	1760	140	250	100	180	2730	1760	645	55	880	375	575	900	2500	1320	160	1140	-	680	230	535	M56	11875

注：
