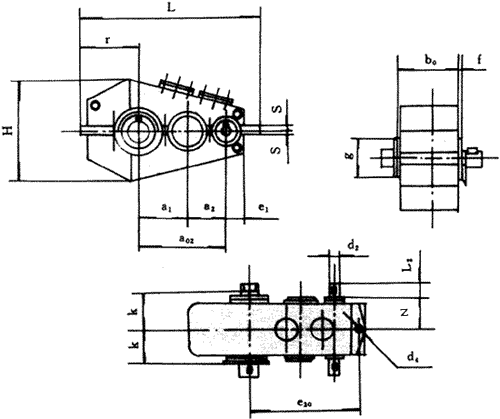

QJY2/QJYA2起重机齿轮箱外形及安装尺寸

表9

名义 中心距 a1	a2	a02	i=6.3～11.2		i=12.5～20		L	H	K	b0-0.5	f+0.1	g h9	d4	e20	S	r	e1	N	重量 kg
			d2r6	L2	d2r6	L2
140	100	240	32	58	28	60	555	320	155	240	18	180	18	355	17	170	85	135	80
170	118	288	42	58	32	58	655	410	165	255	18	220	22	420	22	202	106	140	115
200	140	340	48	82	38	58	758	455	195	275	20	250	26	495	27	232	117.5	180	2lO
236	170	406	60	105	48	82	890	518	225	320	20	270	26	590	27	272	142	210	330
280	200	480	65	105	55	90	1035	584	250	370	25	320	33	685	32	314	155	235	520
			i=6.3～12.5		i=14～20
			d2r6	L2	d2r6	L2
335	236	571	80	130	65	105	1225	735	280	420	25	350	39	810	37	375	180	260	780
370	260	630	85	140	70	105	1350	804	3lO	480	25	400	39	895	37	410	190	280	950
400	280	680	90	170	80	130	1470	867	340	530	30	400	45	975	37	447	215	310	1350
450	320	770	100	180	85	130	1645	990	375	580	30	480	45	1090	42	506	240	350	1760
500	360	860	110	180	95	170	1805	1130	410	650	40	530	52	1200	42	554	260	370	2500
560	400	960	120	2lO	110	180	1995	1270	460	700	40	580	52	1315	47	626	265	390	3450
630	450	1080	140	250	120	2lO	2236	1380	495	770	40	600	62	1470	47	704	295	440	4800
710	500	1210	160	300	140	250	2518	1540	565	875	50	650	62	1660	55	78l	335	520	6800
800	560	1360	180	300	160	300	2834	1780	645	1020	60	770	70	1870	55	880	375	575	9400

注：
• 键槽按GBl095-79
• QJYA2空心轴有关尺寸见表17
• 输出端结构型式和尺寸见三支点支承安装方式和表18
