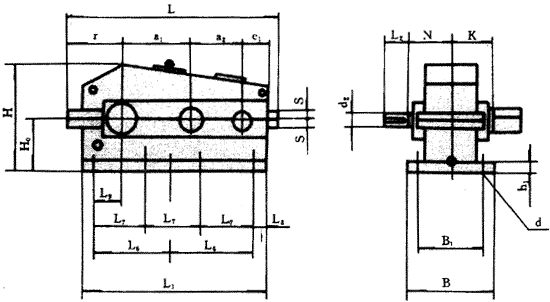

QJYD2起重机齿轮箱外形及安装尺寸

表13
名义中心距 a₁	a₂	a₀₂	i=6.3 ～11.2		i=12.5 ～20		L	H	K	S	r	e₁	N	H₀	L₁	B	h₁	B₁	L₆	L₇	L₈	L₉	d	重量 kg
名义中心距 a₁	a₂	a₀₂	d₂r₆	L₂	d₂r₆	L₂	L	H	K	S	r	e₁	N	H₀	L₁	B	h₁	B₁	L₆	L₇	L₈	L₉	d	重量 kg
140	100	240	32	58	28	60	515	320	155	17	170	85	135	160	475	245	25	210	200	-	37.5	112.5	M12	100
170	118	288	42	58	32	58	655	410	165	22	202	127	140	205	580	300	32	250	245	-	45	120	M16	141
200	140	340	48	82	38	58	714	452.5	195	27	232	117.5	180	225	665	355	40	300	280	-	52.5	155	M20	260
236	170	406	60	105	48	82	890	509	225	27	272	182	210	250	830	405	40	350	350	-	65	177	M20	406
280	200	480	65	105	55	90	978	607	250	32	314	155	235	315	920	500	50	430	380	-	80	205	M24	640
			i=100～160		i=200～250
			d₂r₆	L₂	d₂r₆	L₂
335	236	571	80	130	65	105	1225	722.5	280	37	375	2ll.5	260	355	1090	540	63	480	450	-	95	212.5	M30	959
370	260	630	85	140	70	105	1350	802	310	37	410	228.5	280	400	1187	610	63	540	493.5	-	100	228.5	M30	1169
400	280	680	90	170	80	130	1404	933.5	340	37	447	215	3lO	450	1280	690	80	590	520	-	120	265	M36	1645
450	320	770	100	180	85	130	1582	995	375	42	506	240	350	500	1450	750	80	650	-	400	125	315	M36	2328
500	360	860	110	180	95	170	1748	1125	4lO	42	554	260	370	560	1600	830	IOO	7lO	-	440	140	340	M42	3230
560	400	960	120	210	110	180	1942	1265	460	47	626	265	390	630	1760	910	100	790	-	490	145	390	M42	4370
630	450	1080	140	250	120	2lO	2178	1400	495	47	704	295	440	710	1980	1030	125	890	-	540	180	425	M48	6080
710	500	1210	160	300	140	250	2432	1570	565	55	781	335	520	800	2220	1110	125	950	-	610	195	480	M48	8360
800	560	1360	180	300	160	300	2730	1790	645	55	880	375	575	900	2500	1320	160	1140	-	680	230	535	M56	11875
