起重机齿轮箱的空心轴型减速箱联接尺寸

起重机齿轮箱的空心轴型减速箱联接尺寸

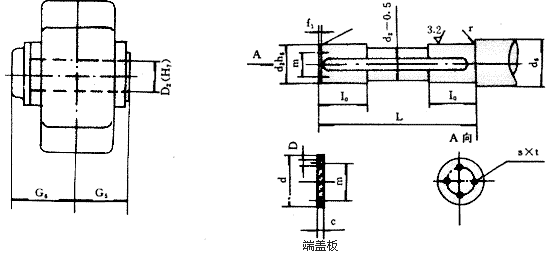

表17 空心轴型减速箱（键联接）的联接尺寸
轴端尺寸
齿轮箱型号 空心轴 工作机轴 端 板
QJYA2 QJYA3 QJYA23 QJYA34
规格 D2  G5  G6  d2  d6  f1  L I0  r s t C D d m
140     70 146 184 70 80 4 290 40 2.5 10 17 8 11 86 50
170 170 170 90 155 195 90 100 4 308 40 2.5 10 17 10 11 100 60
200 200 200 100 167 207 100 110 5 332 50 4 10 17 10 11 120 70
236 236 236 120 190 232 120 130 5 378 50 4 12 20 12 14 140 80
280 280 280 140 215 257 140 150 5 428 65 4 12 20 12 14 160 90
335 335 335 160 245 298 160 170 6 488 65 4 12 20 23 14 160 90
370 370 370 180 275 328 180 190 6 548 75 4 12 20 23 14 180 90
400 400 400 特殊定货，特殊设计
450 450 450
500 500 500
560 560 560
630 630 630
7lO 7l0 7lO
800 800 800
