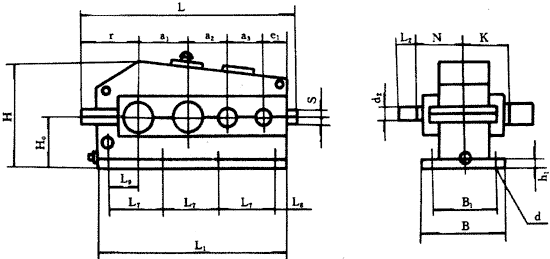

QJYD3起重机齿轮箱外形及安装尺寸

表14
名义中心距 a₁	a₂	a₃	a₀₃	i=22.4～71		i=80～100		L	H	N	K	r	e₁	S	H₀	L₁	B	h₁	B₁	L₇	L₈	L₉	d	重量 kg
名义中心距 a₁	a₂	a₃	a₀₃	d₂r₆	L₂	d₂r₆	L₂	L	H	N	K	r	e₁	S	H₀	L₁	B	h₁	B₁	L₇	L₈	L₉	d	重量 kg
170	118	85	373	25	42	20	36	724	405	140	165	202	119.5	22	205	665	300	32	250	190	47.5	125	Ml6	230
200	140	100	440	32	58	22	36	794	452	180	195	232	97.5	27	225	745	355	40	300	210	57.7	150	M20	270
236	170	118	524	38	58	28	60	976	509	210	225	318	63.5	27	250	835	445	40	380	230	72.5	175	M20	604
280	200	140	620	48	82	38	80	1105	607	235	250	325	120	32	315	1025	500	50	430	285	85	200	M24	715
				i=20～50		i=63～100
				d₂r₆	L₂	d₂r₆	L₂
335	236	170	741	55	82	42	82	1265	722.5	260	280	375	79	37	355	1125	540	63	480	315	90	215	M30	1560
370	260	185	815	60	105	48	82	1380	802	280	310	410	97	37	400	1264	610	63	540	350	107	245	M30	1715
400	280	200	880	65	105	55	90	1544	933.5	310	340	447	155	37	450	1420	690	80	590	400	110	275	M36	1852
450	320	225	995	70	105	60	105	1742	995	350	375	506	175	42	500	1610	750	80	650	450	130	3lO	M36	2517
500	360	250	lll0	80	130	65	105	1938	1125	370	410	554	200	42	560	1790	830	100	710	500	145	335	M42	3610
560	400	280	1240	95	t70	75	120	2190	1265	390	460	626	235	47	630	20lO	910	100	790	560	165	370	M42	4845
630	450	320	1400	110	180	85	130	2458	1400	440	495	704	255	47	710	2260	1030	125	890	630	185	420	M48	6840
710	500	360	1570	120	210	90	170	2752	1570	520	565	781	295	55	800	2540	1160	125	1000	710	205	470	M48	10260
800	560	400	1760	140	250	100	180	3100	1790	575	645	880	335	55	900	2850	1320	160	1140	800	225	530	M56	13300

注：
