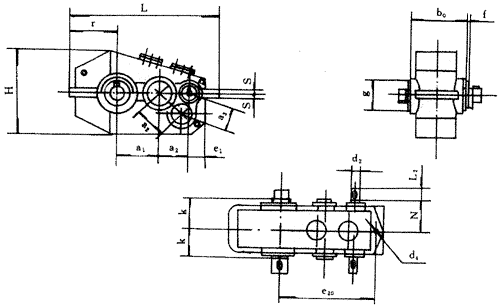

QJY23/QJYA23起重机齿轮箱外形及安装尺寸

表11
名义中心距 a₁	a₂	a₃	i=22.4～71		i=80～100		L	H	N	K	b₀-0.5	f+0.1	g h9	d₄	S	e₂₀	r	e₁	重量 kg
名义中心距 a₁	a₂	a₃	d₂r₆	L₂	d₂r₆	L₂	L	H	N	K	b₀-0.5	f+0.1	g h9	d₄	S	e₂₀	r	e₁	重量 kg
170	118	85	25	42	20	36	655	420	140	165	255	18	220	22	22	420	202	95	150
200	140	100	32	58	22	36	758	446	180	195	275	20	250	26	27	495	232	120	240
236	170	118	38	58	28	60	890	500	210	225	320	20	270	26	27	590	272	125	370
280	200	140	48	82	38	80	1035	562	235	250	370	25	320	33	32	685	314	145	580
			i=20～56		i=63～100
			d₂r₆	L₂	d₂r₆	L₂
335	236	170	55	82	42	82	1225	710	260	280	420	25	350	39	37	8lO	375	180	880
370	260	185	60	105	48	82	1350	770	280	3lO	480	25	400	39	37	895	410	190	1100
400	280	200	65	105	55	90	1470	836	310	340	530	30	400	45	37	975	447	215	1550
450	320	225	70	105	60	105	1645	980	350	375	580	30	480	45	42	1090	506	240	2050
500	360	250	80	130	65	105	1805	1060	370	410	650	40	530	52	42	1200	554	260	2800
560	400	280	95	170	75	120	1995	1240	390	460	700	40	580	52	47	1315	626	265	3900
630	450	320	110	180	85	130	2236	1370	440	495	770	40	600	62	47	1470	704	295	5550
710	500	360	120	210	90	170	2518	1530	520	565	875	50	650	62	55	1660	781	335	7700
800	560	400	140	250	100	180	2834	1760	575	645	1020	60	770	70	55	1870	880	375	10400
